Эвакуационная лестница
Тип лестницы:
Две эвакуационные лестницы
Заказчик:
П-образная
Расположение объекта:
г. Москва, Трифоновский тупик
Тип объекта:
Офисное здание
Материал ступеней:
Проектная организация
Материал ограждений:
Металл
Галерея проекта
Необходимость второго эвакуационного выхода
В офисном здании в Трифоновском тупике в Москве необходимо было привести организацию эвакуационного выхода в соответствие с требованиями пожарной безопасности.

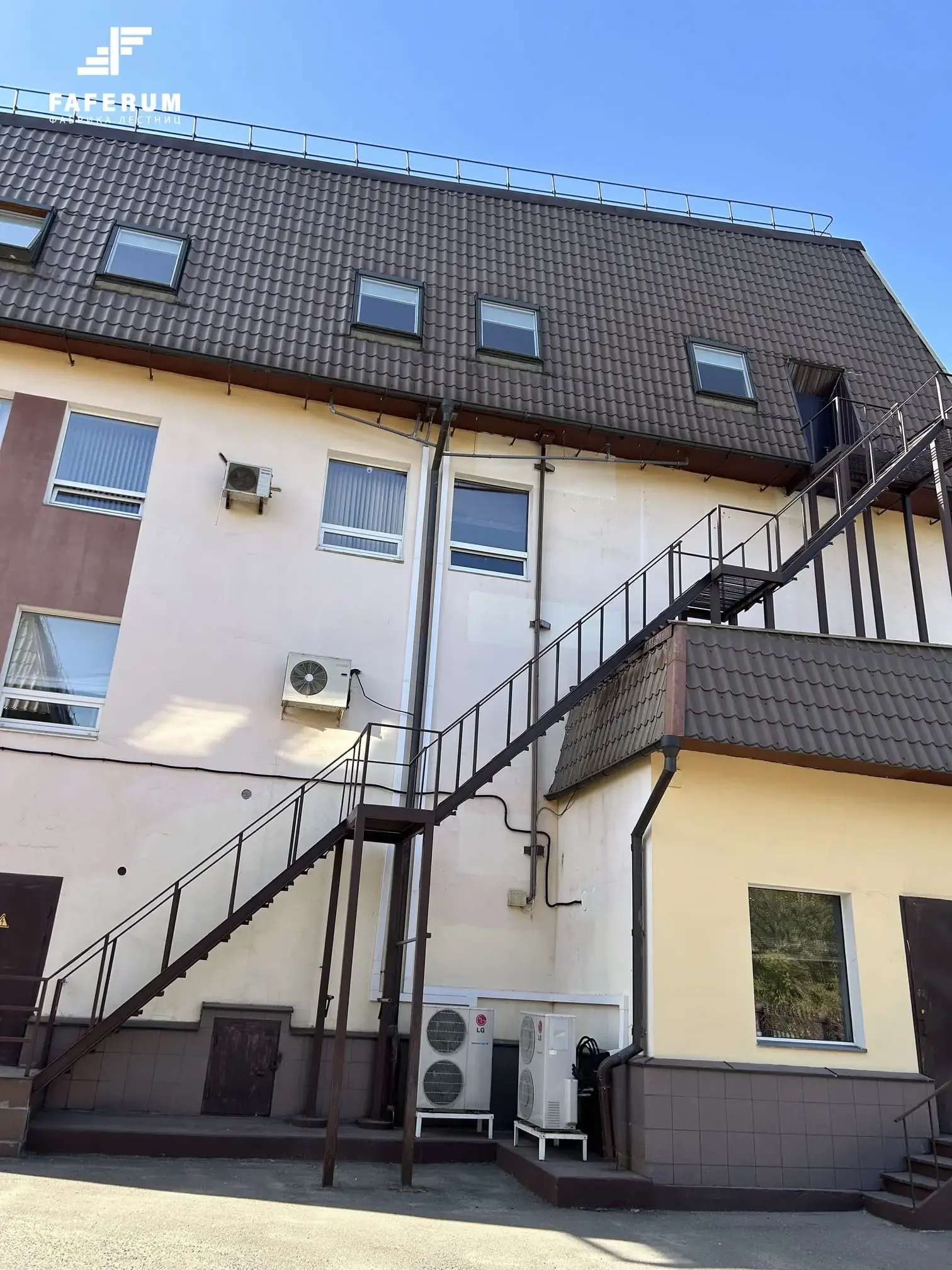

Основанием для проведения работ стало предписание инспектора МЧС. На объекте уже находились эвакуационные лестницы, однако их конструкция не соответствовала необходимым требованиям.
После обследования наши специалисты определили, что существующие лестницы рациональнее заменить полностью, чем переделывать отдельные элементы. На их основе невозможно было получить требуемую конструкцию без значительного изменения каркаса.
Перед нами поставили задачу изготовить и установить две новые эвакуационные лестницы с учетом особенностей существующей территории.
Основанием для проведения работ стало предписание инспектора МЧС. На объекте уже находились эвакуационные лестницы, однако их конструкция не соответствовала необходимым требованиям.
После обследования наши специалисты определили, что существующие лестницы рациональнее заменить полностью, чем переделывать отдельные элементы. На их основе невозможно было получить требуемую конструкцию без значительного изменения каркаса.
Перед нами поставили задачу изготовить и установить две новые эвакуационные лестницы с учетом особенностей существующей территории.
Второй эвакуационный выход
Конструкция с учетом условий объекта
При разработке новых лестниц необходимо было учитывать не только их размеры и конфигурацию, но и расположение опор.
В обычной конструкции опорные стойки размещаются в наиболее удобных точках под лестничными площадками. На этом объекте такой вариант был возможен не везде.

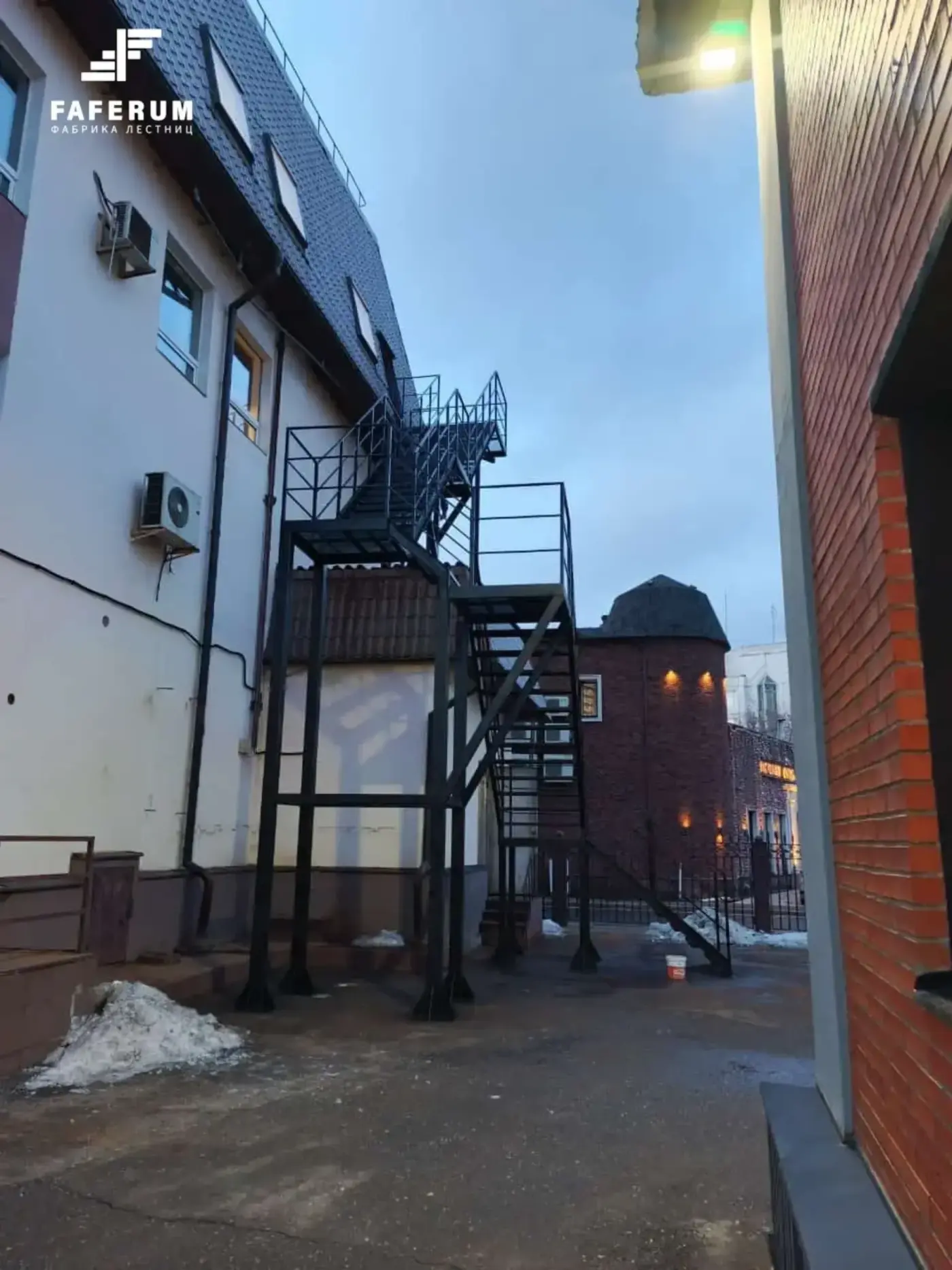

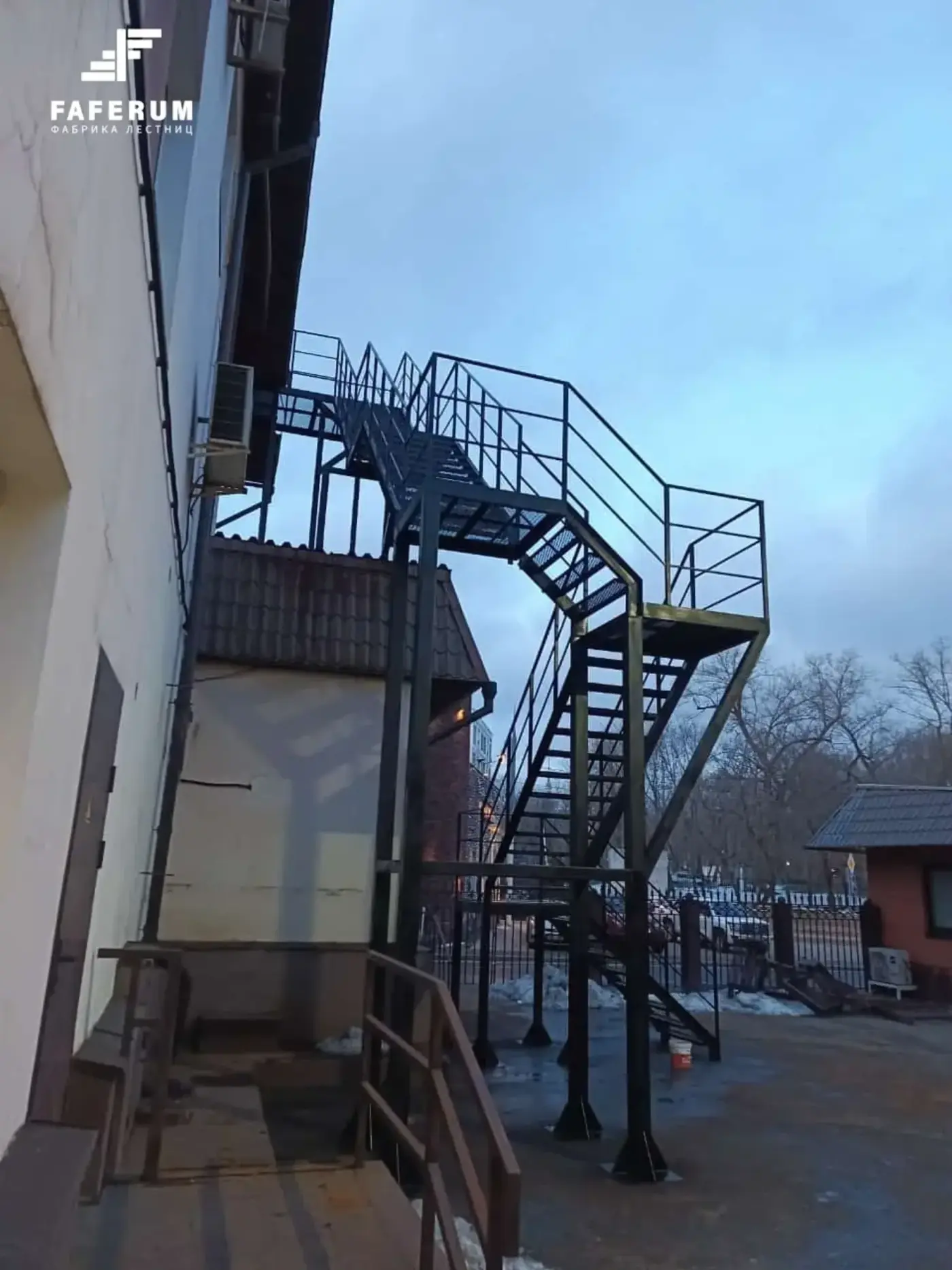

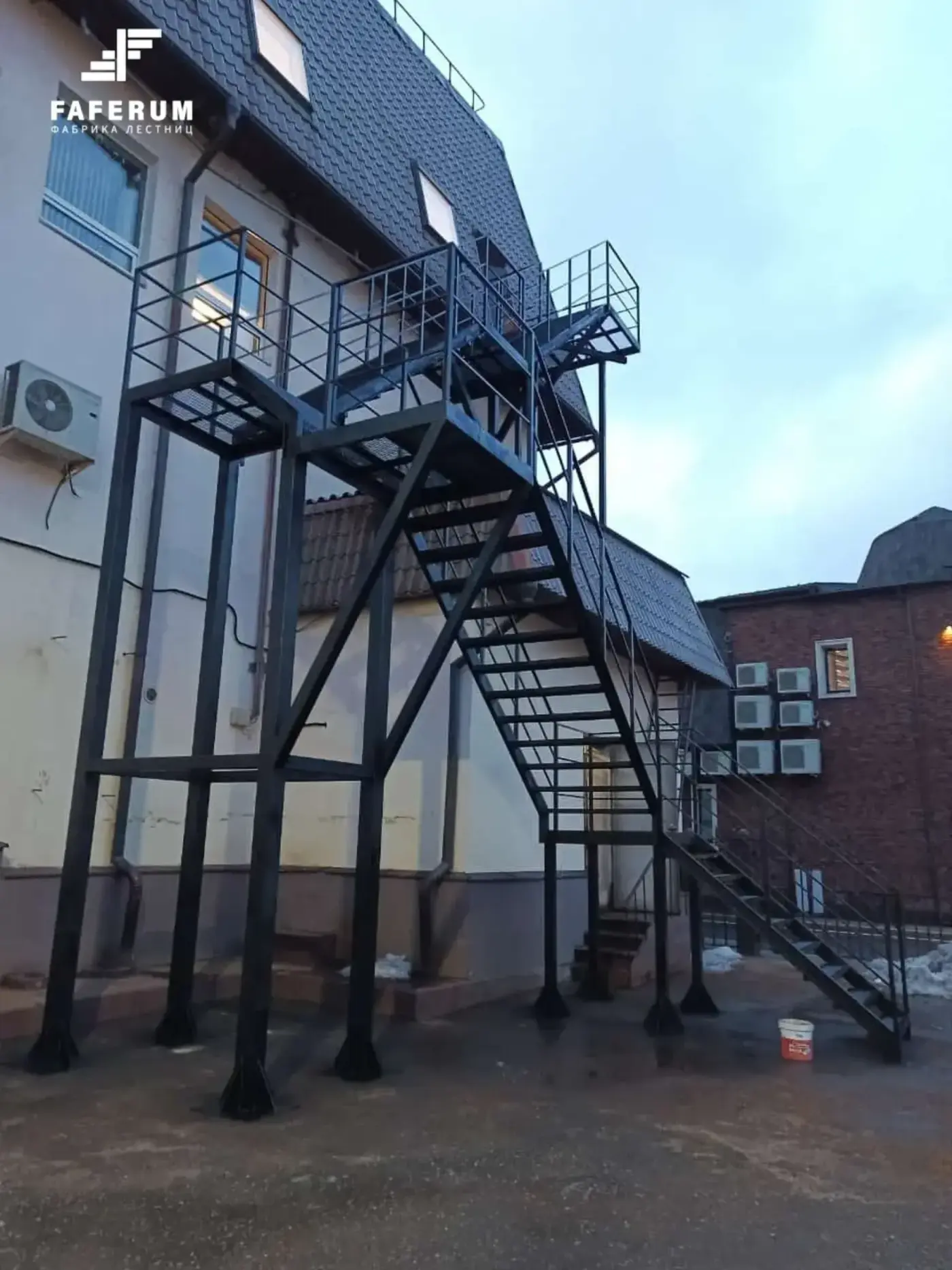

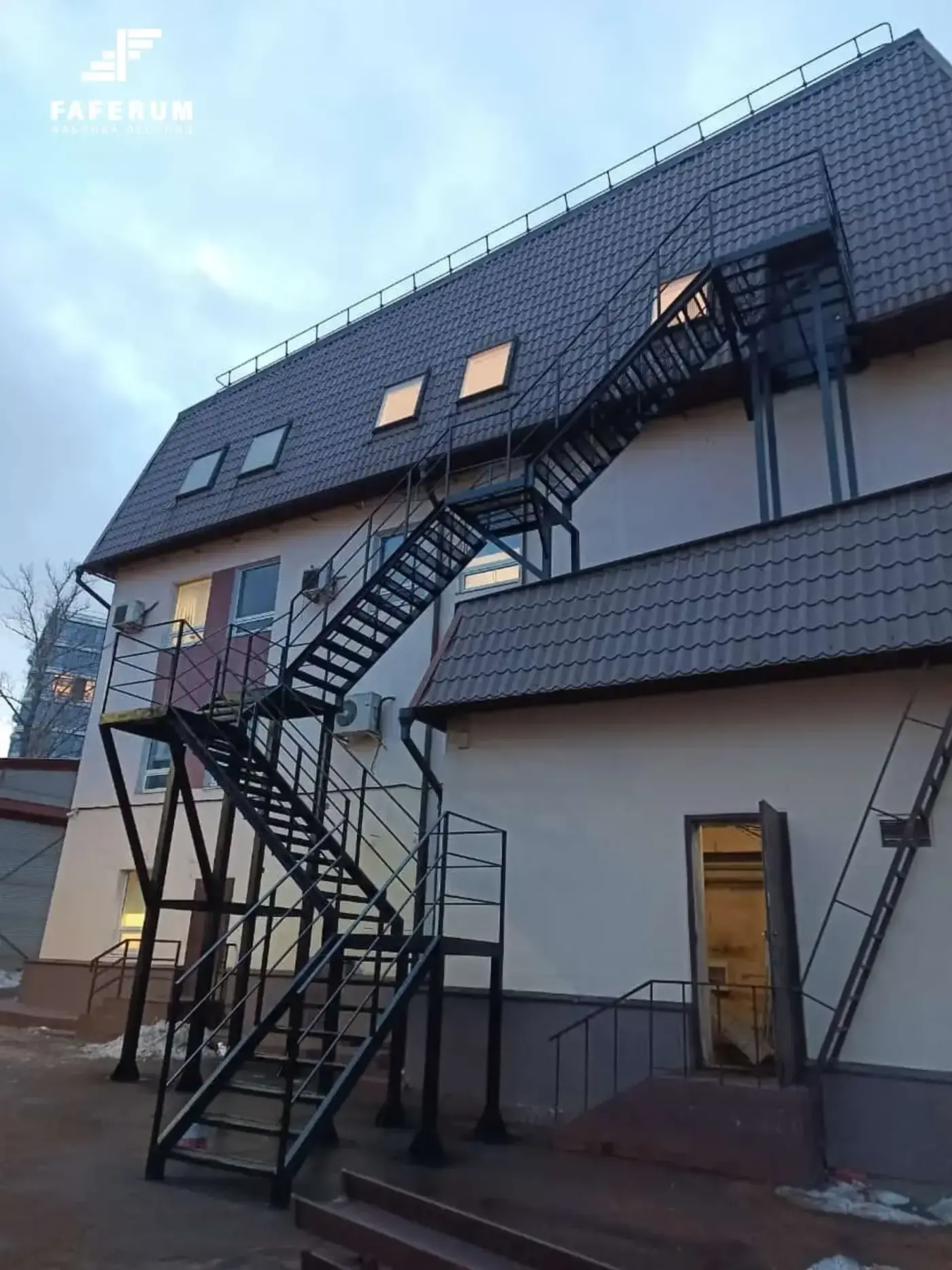

Одна из лестниц проходила над кровлей существующей пристройки. В этой зоне новые опоры необходимо было связать с уже существующими закладными элементами.

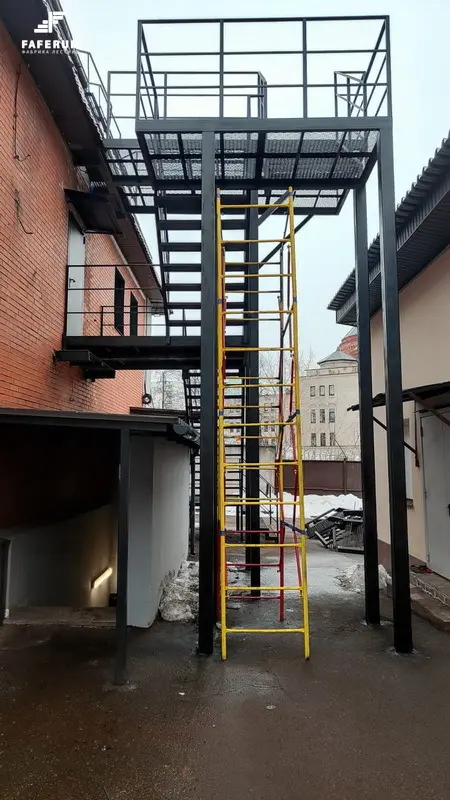

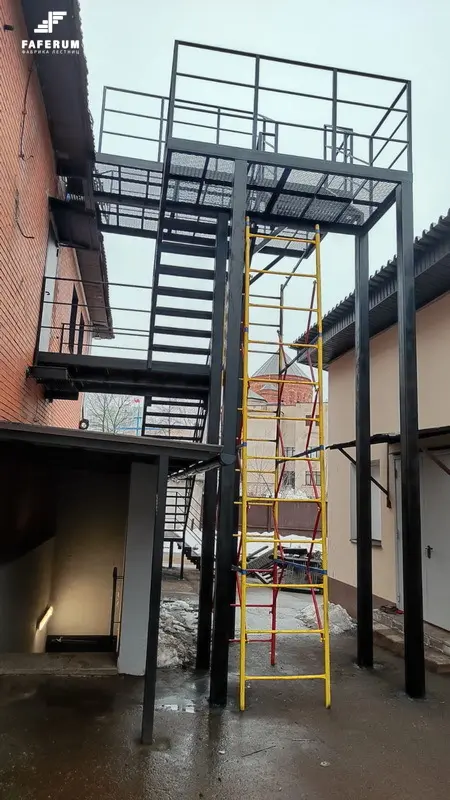

На другом участке под лестницей находилась территория, по которой должны были продолжать проезжать автомобили. Размещать стойки непосредственно в зоне движения было нельзя.
Поэтому для каждой части конструкции требовалось подобрать свое расположение опор, сохранив при этом расчетные характеристики лестницы.
В обычной конструкции опорные стойки размещаются в наиболее удобных точках под лестничными площадками. На этом объекте такой вариант был возможен не везде.
Одна из лестниц проходила над кровлей существующей пристройки. В этой зоне новые опоры необходимо было связать с уже существующими закладными элементами.
На другом участке под лестницей находилась территория, по которой должны были продолжать проезжать автомобили. Размещать стойки непосредственно в зоне движения было нельзя.
Поэтому для каждой части конструкции требовалось подобрать свое расположение опор, сохранив при этом расчетные характеристики лестницы.
Расчет системы опор и укосин
После определения возможных мест установки опор конструкторы разработали схему, которая учитывала фактические условия каждого участка.
Изменение положения стоек влияет на распределение нагрузки в каркасе, поэтому их нельзя было просто перенести в удобное место без дополнительной проверки.
Изменение положения стоек влияет на распределение нагрузки в каркасе, поэтому их нельзя было просто перенести в удобное место без дополнительной проверки.
Специалисты рассчитали нагрузку на конструкцию и определили положение опорных стоек и укосин таким образом, чтобы они могли выполнять свою функцию и при этом не мешали эксплуатации прилегающей территории.
В результате удалось использовать существующие закладные там, где это было необходимо, а на участке с автомобильным проездом разместить опоры за пределами зоны движения.
В результате удалось использовать существующие закладные там, где это было необходимо, а на участке с автомобильным проездом разместить опоры за пределами зоны движения.
Изготовление лестничных конструкций
После завершения расчетов и согласования размеров мы приступили к изготовлению двух лестниц.

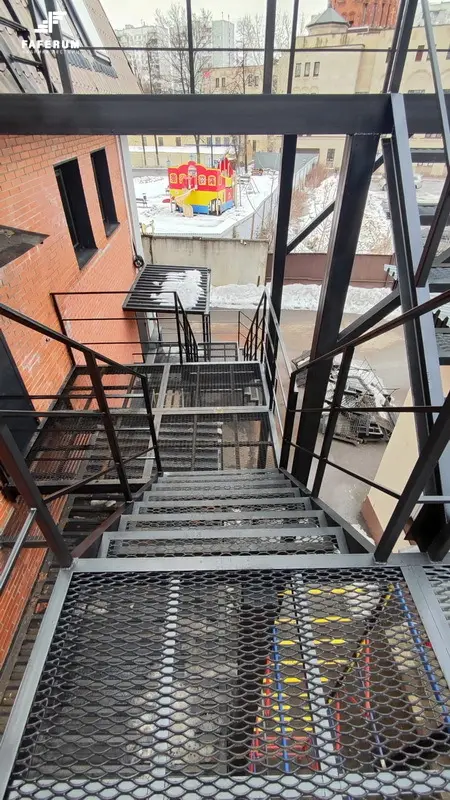

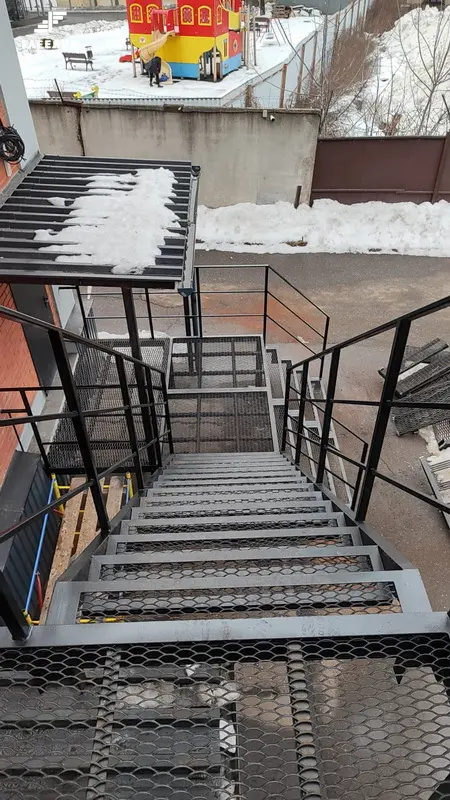

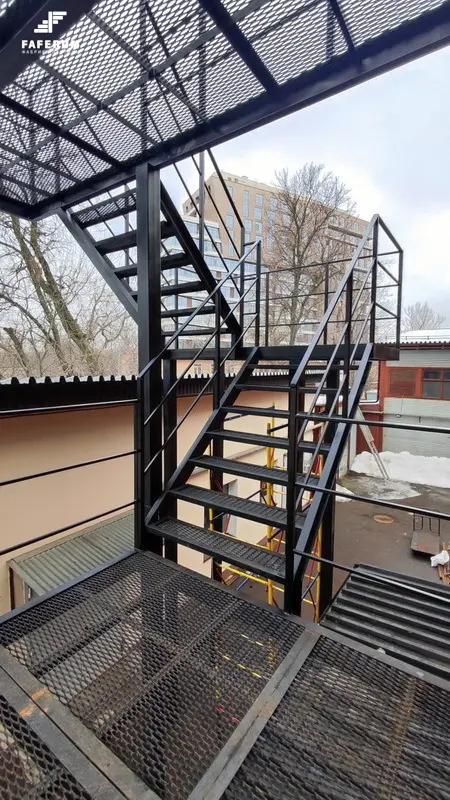

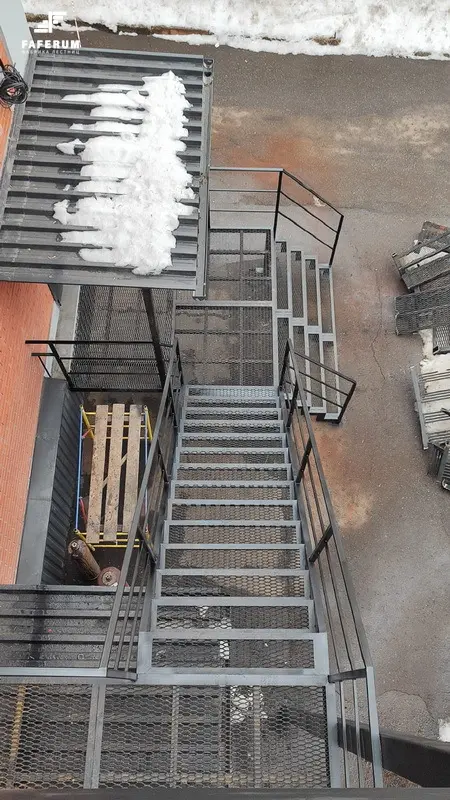

Конструкции выполнили из металла, а для ступеней использовали просечно-вытяжной лист. Материал подходит для наружных лестниц и позволяет обеспечить открытый настил на маршах и площадках.
Отдельное внимание уделили элементам, которые отвечали за опирание лестниц: стойкам, укосинам и крепежным узлам. Их изготовили в соответствии с разработанной схемой, чтобы при монтаже конструкции точно соответствовали предусмотренным местам установки.
Конструкции выполнили из металла, а для ступеней использовали просечно-вытяжной лист. Материал подходит для наружных лестниц и позволяет обеспечить открытый настил на маршах и площадках.
Отдельное внимание уделили элементам, которые отвечали за опирание лестниц: стойкам, укосинам и крепежным узлам. Их изготовили в соответствии с разработанной схемой, чтобы при монтаже конструкции точно соответствовали предусмотренным местам установки.

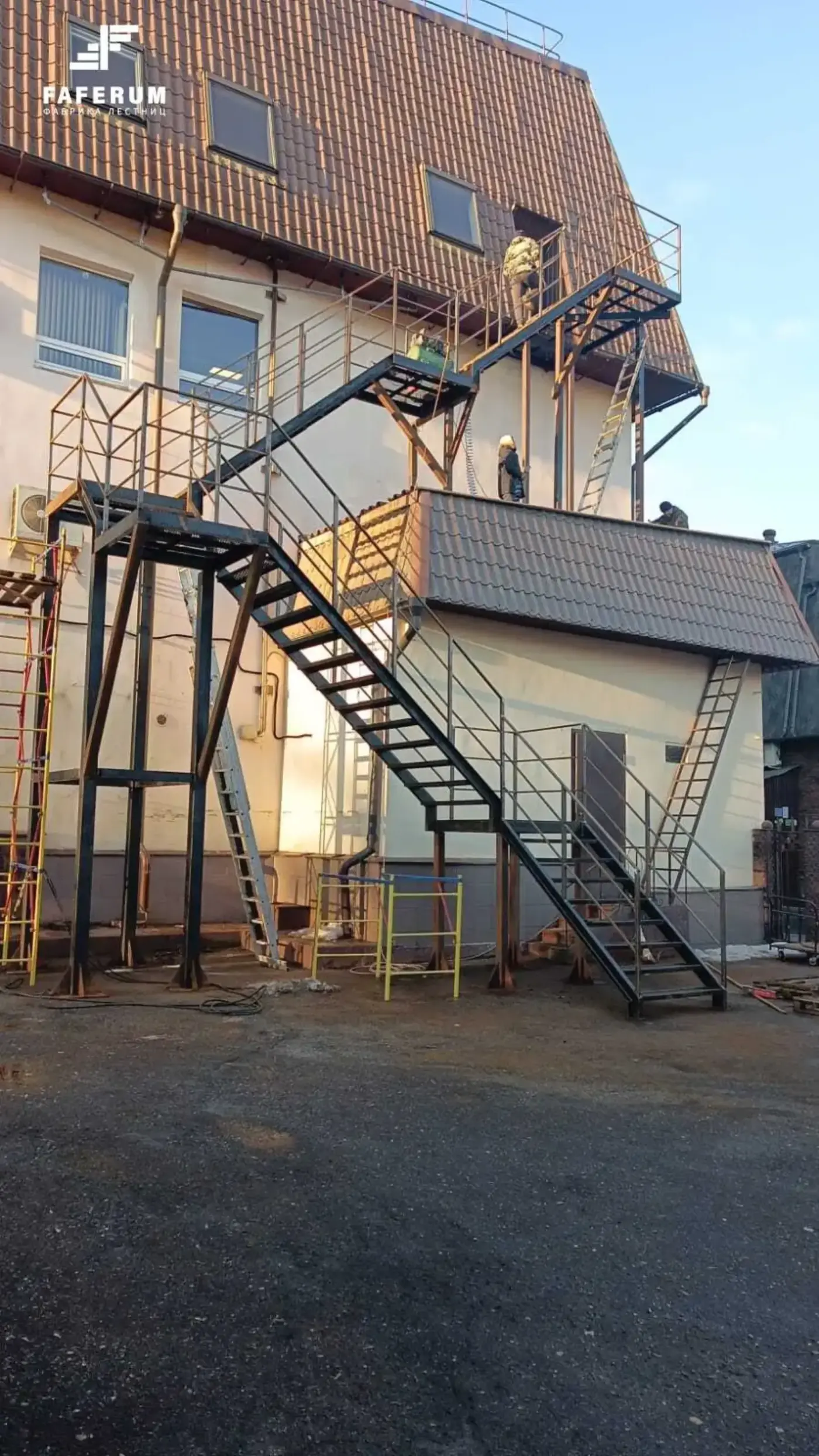

Установка на объекте
Монтаж выполняли с учетом уже существующих конструкций и условий эксплуатации территории.
На участке над пристройкой опоры установили в предусмотренных ранее закладных элементах. В зоне автомобильного проезда стойки разместили за пределами пути движения.
После установки основных элементов специалисты смонтировали лестничные марши, площадки и ограждения, затем проверили надежность креплений и устойчивость конструкций.
Все работы выполнили с учетом фактической обстановки на объекте, поэтому установленные лестницы не препятствуют использованию прилегающей территории.
На участке над пристройкой опоры установили в предусмотренных ранее закладных элементах. В зоне автомобильного проезда стойки разместили за пределами пути движения.
После установки основных элементов специалисты смонтировали лестничные марши, площадки и ограждения, затем проверили надежность креплений и устойчивость конструкций.
Все работы выполнили с учетом фактической обстановки на объекте, поэтому установленные лестницы не препятствуют использованию прилегающей территории.
Что важно учитывать при установке лестницы на здании
При монтаже наружной лестницы не всегда можно использовать стандартную схему опирания. Готовое здание уже имеет свои ограничения: пристройки, кровли, проезды и другие элементы, положение которых невозможно изменить ради установки новой конструкции.
В таких условиях конструкцию необходимо адаптировать к объекту еще на этапе проектирования. При этом изменение расположения опор должно быть подтверждено расчетом, поскольку от него зависит распределение нагрузки в лестничном каркасе.
Такой подход позволяет установить лестницу в реальных условиях объекта без необходимости менять существующую инфраструктуру вокруг нее.
В таких условиях конструкцию необходимо адаптировать к объекту еще на этапе проектирования. При этом изменение расположения опор должно быть подтверждено расчетом, поскольку от него зависит распределение нагрузки в лестничном каркасе.
Такой подход позволяет установить лестницу в реальных условиях объекта без необходимости менять существующую инфраструктуру вокруг нее.

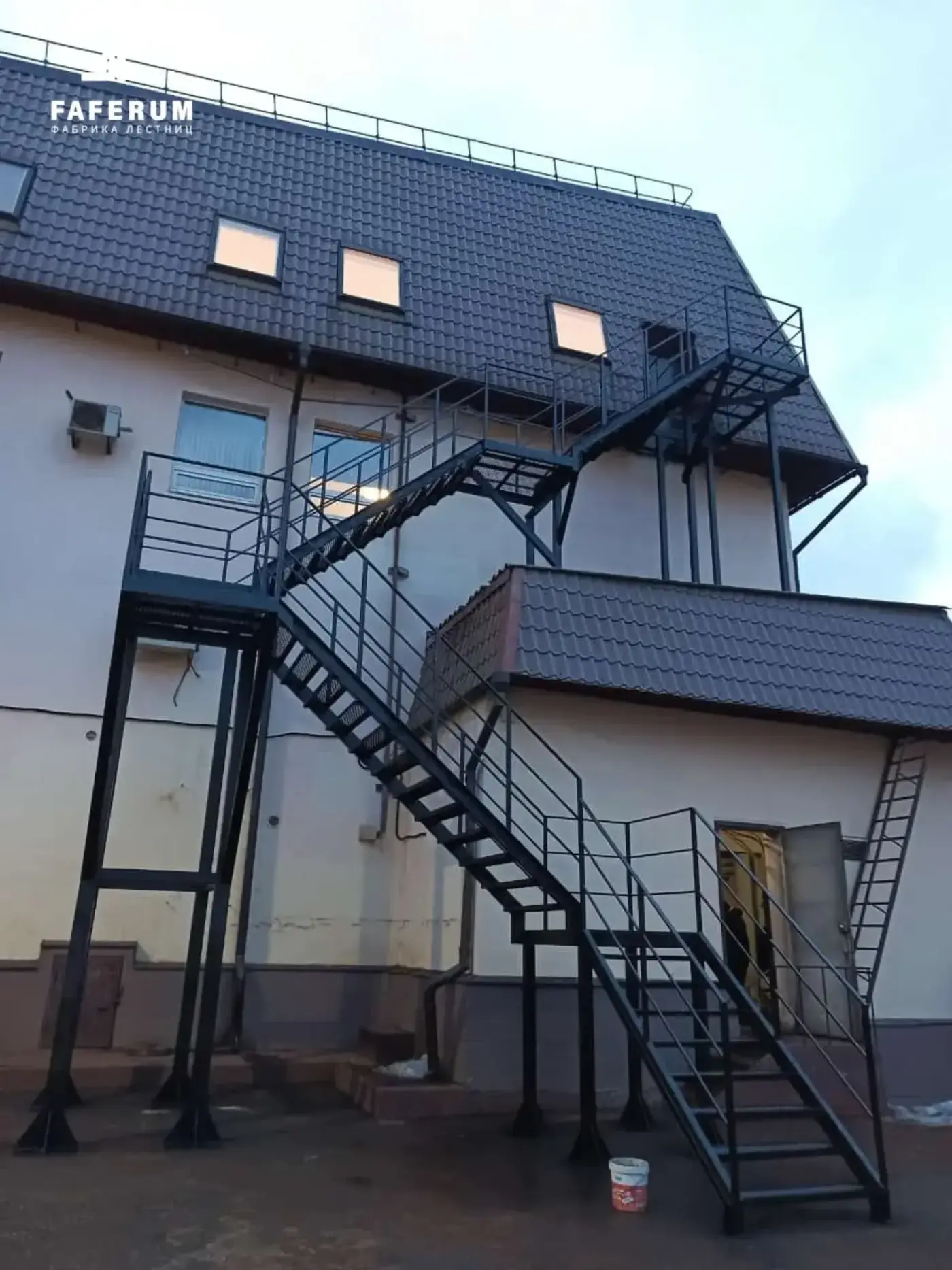

Результат проекта

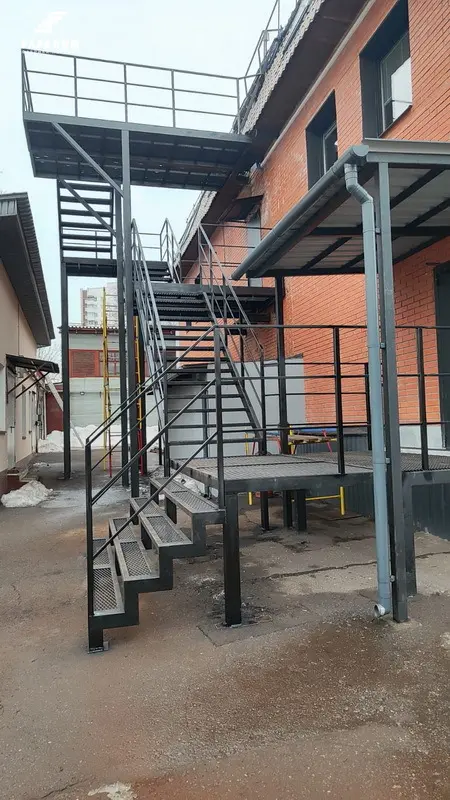

В Трифоновском тупике в Москве установили две новые эвакуационные лестницы взамен существующих конструкций.
При изготовлении учли особенности каждого участка: на одном лестница опирается на предусмотренные закладные существующей пристройки, на другом опоры расположены с учетом автомобильного проезда.
В результате удалось получить новые конструкции, соответствующие требованиям к эвакуационным лестницам, и разместить их без препятствий для эксплуатации здания и прилегающей территории.
При изготовлении учли особенности каждого участка: на одном лестница опирается на предусмотренные закладные существующей пристройки, на другом опоры расположены с учетом автомобильного проезда.
В результате удалось получить новые конструкции, соответствующие требованиям к эвакуационным лестницам, и разместить их без препятствий для эксплуатации здания и прилегающей территории.
