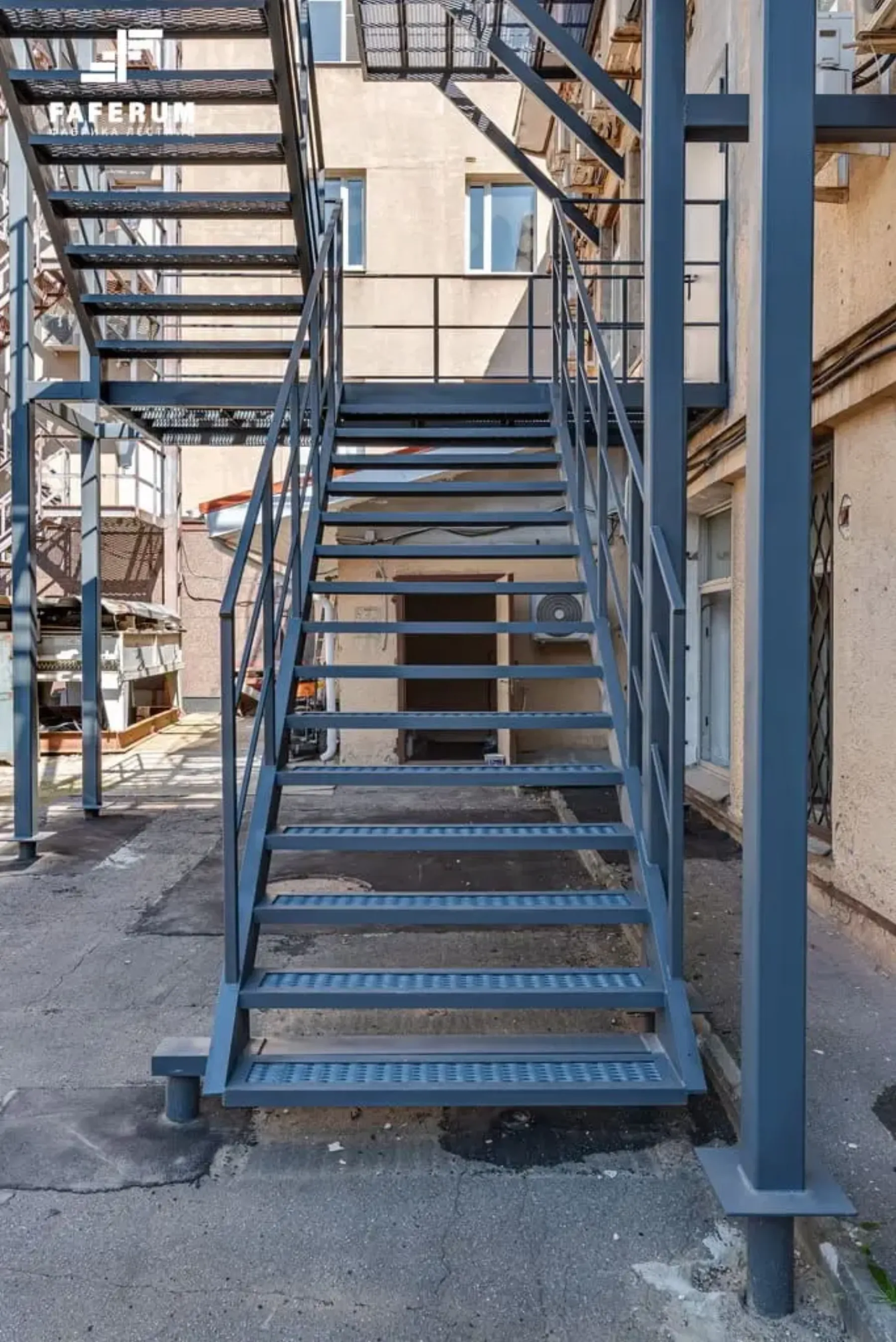

Эвакуационная лестница для реабилитационного центра
Тип лестницы:
Эвакуационная лестница
Форма лестницы:
П-образная
Расположение объекта:
г. Москва, ул. Бабаевская
Тип объекта:
Реабилитационный центр

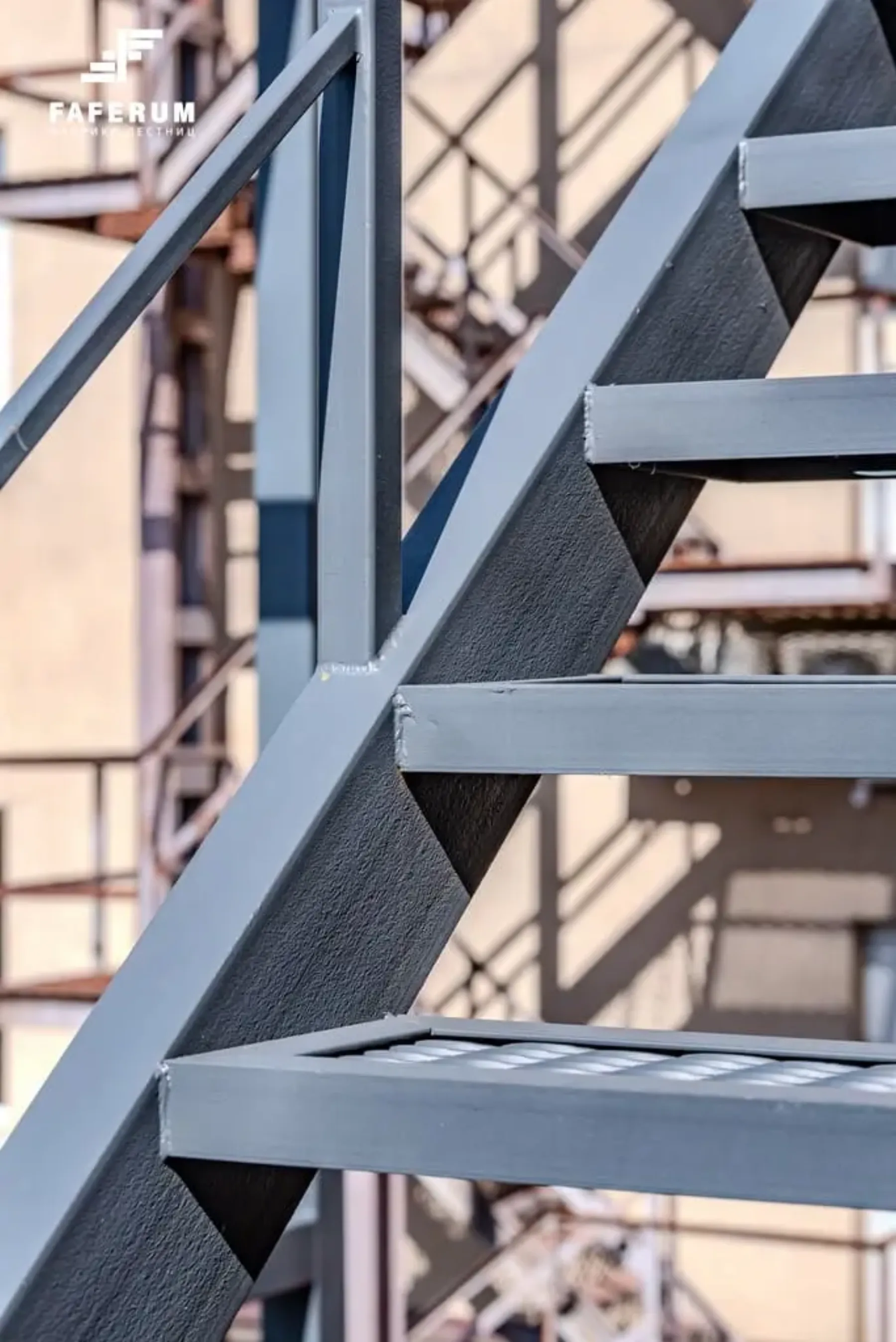

Материал ступеней:

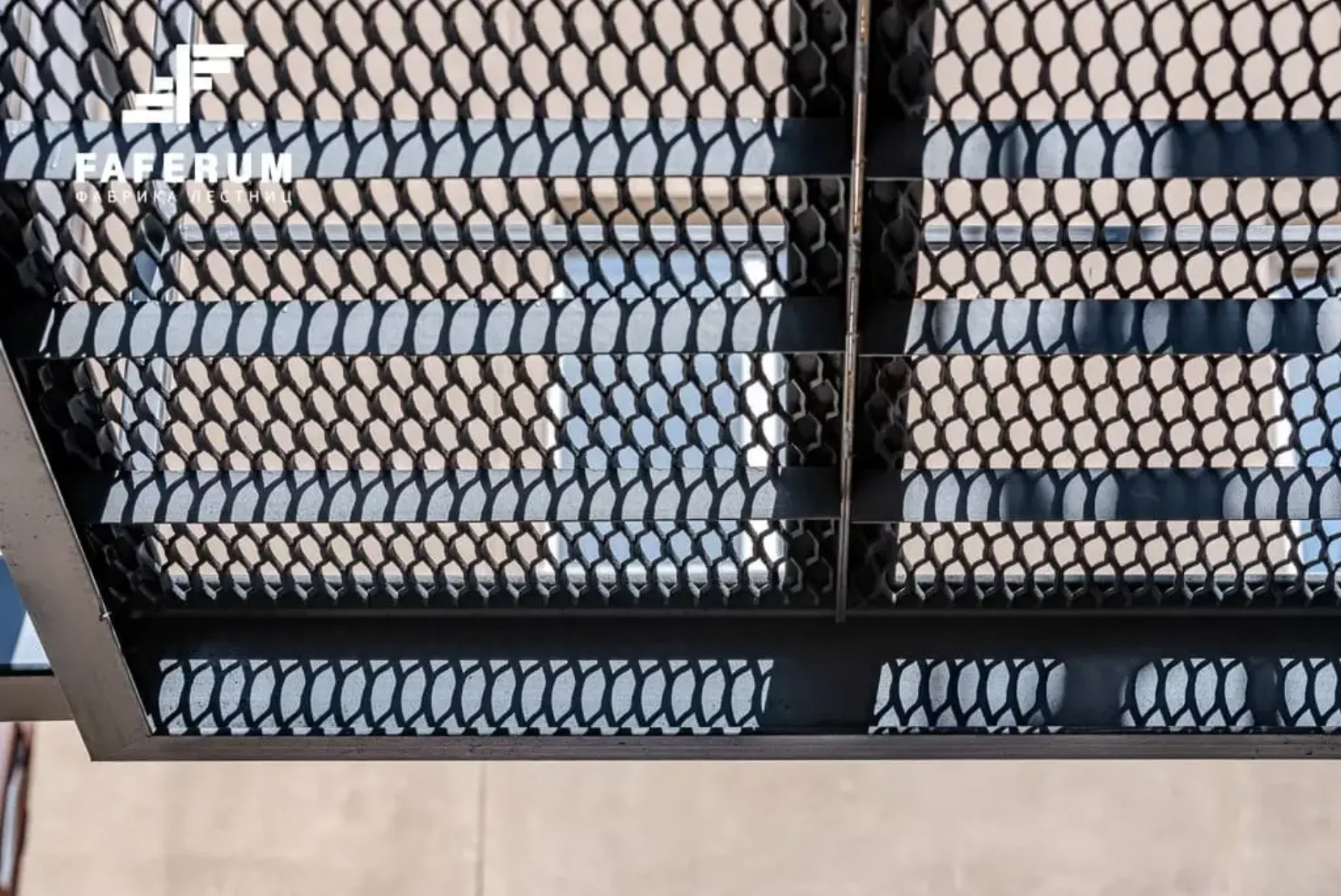

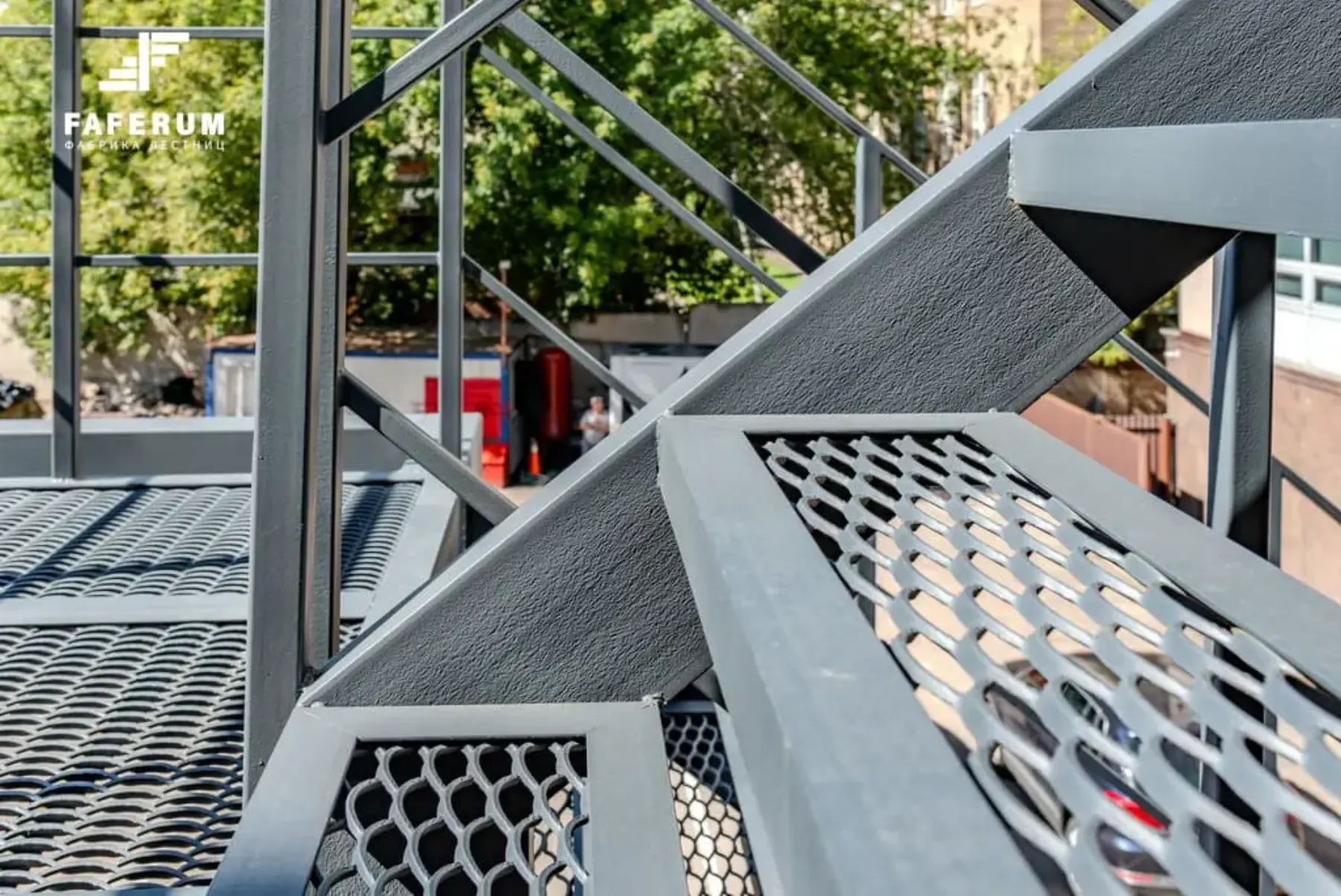

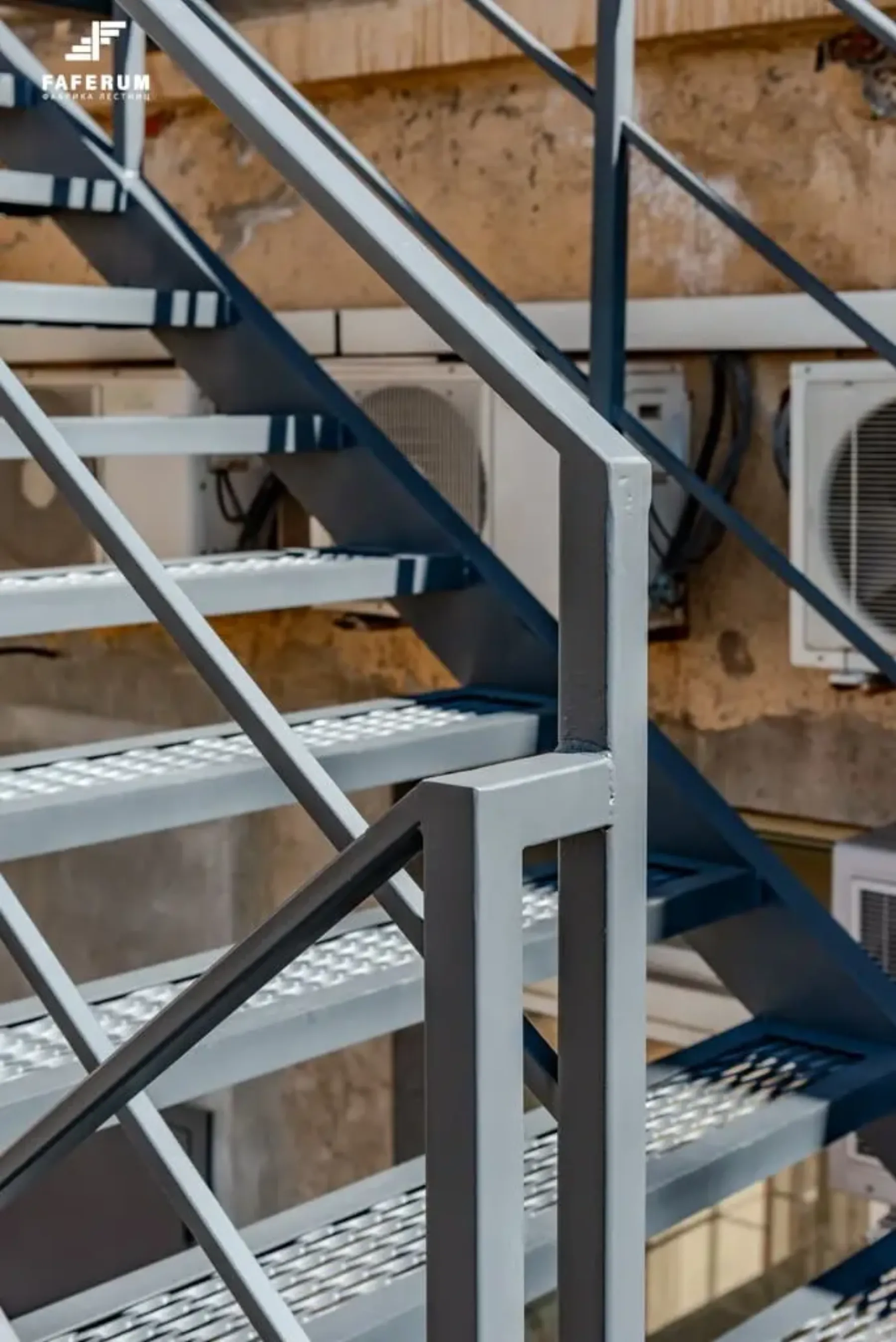

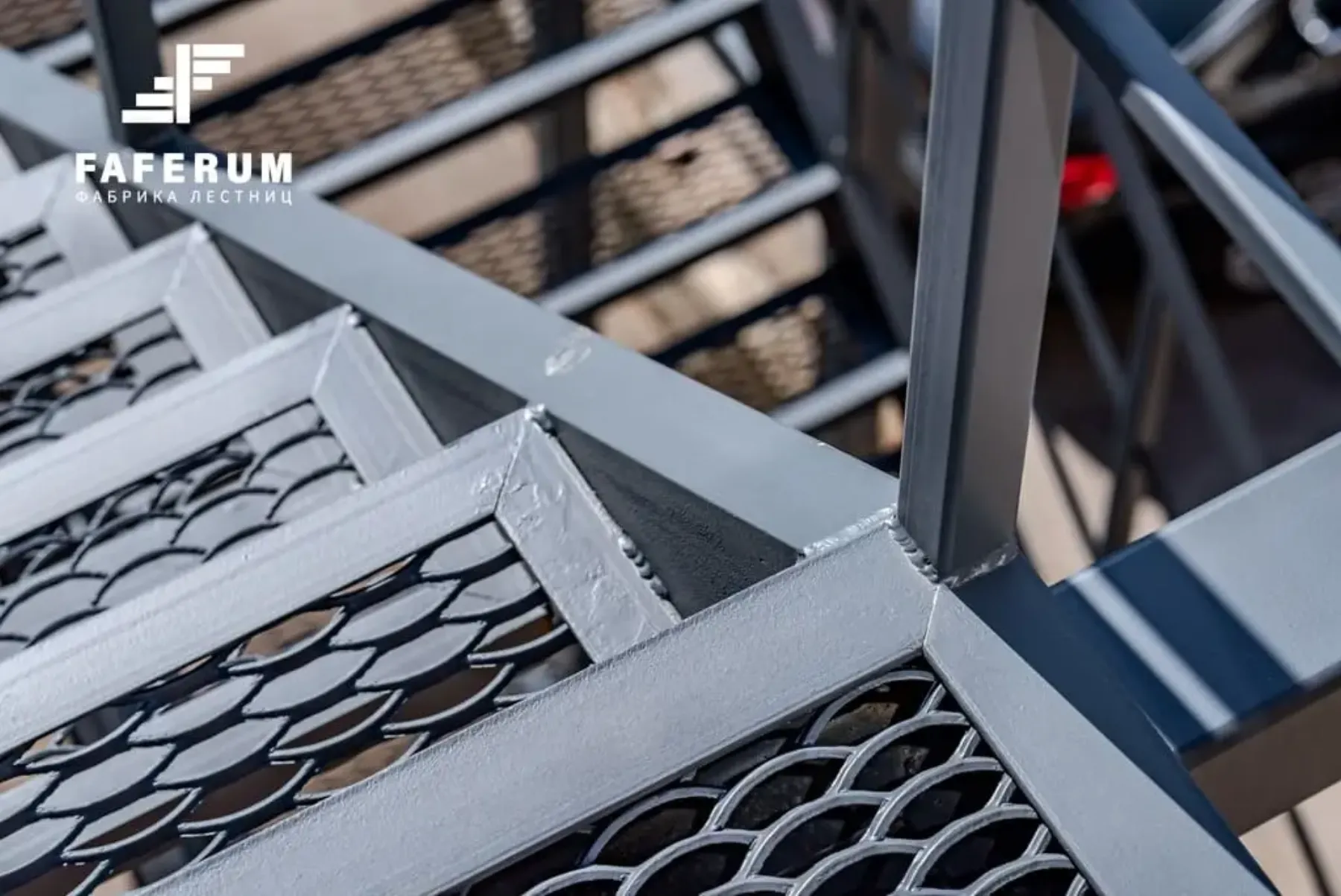

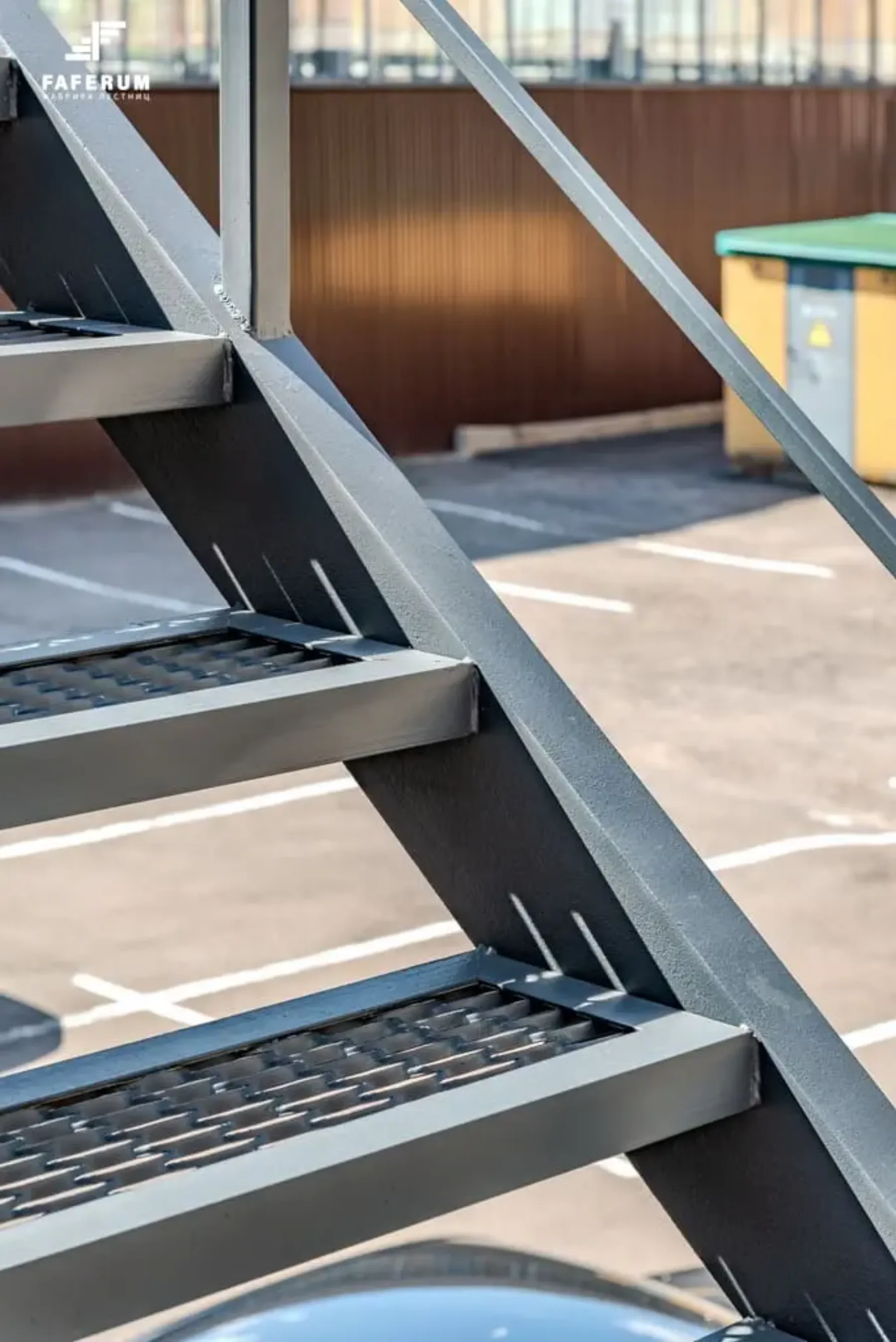

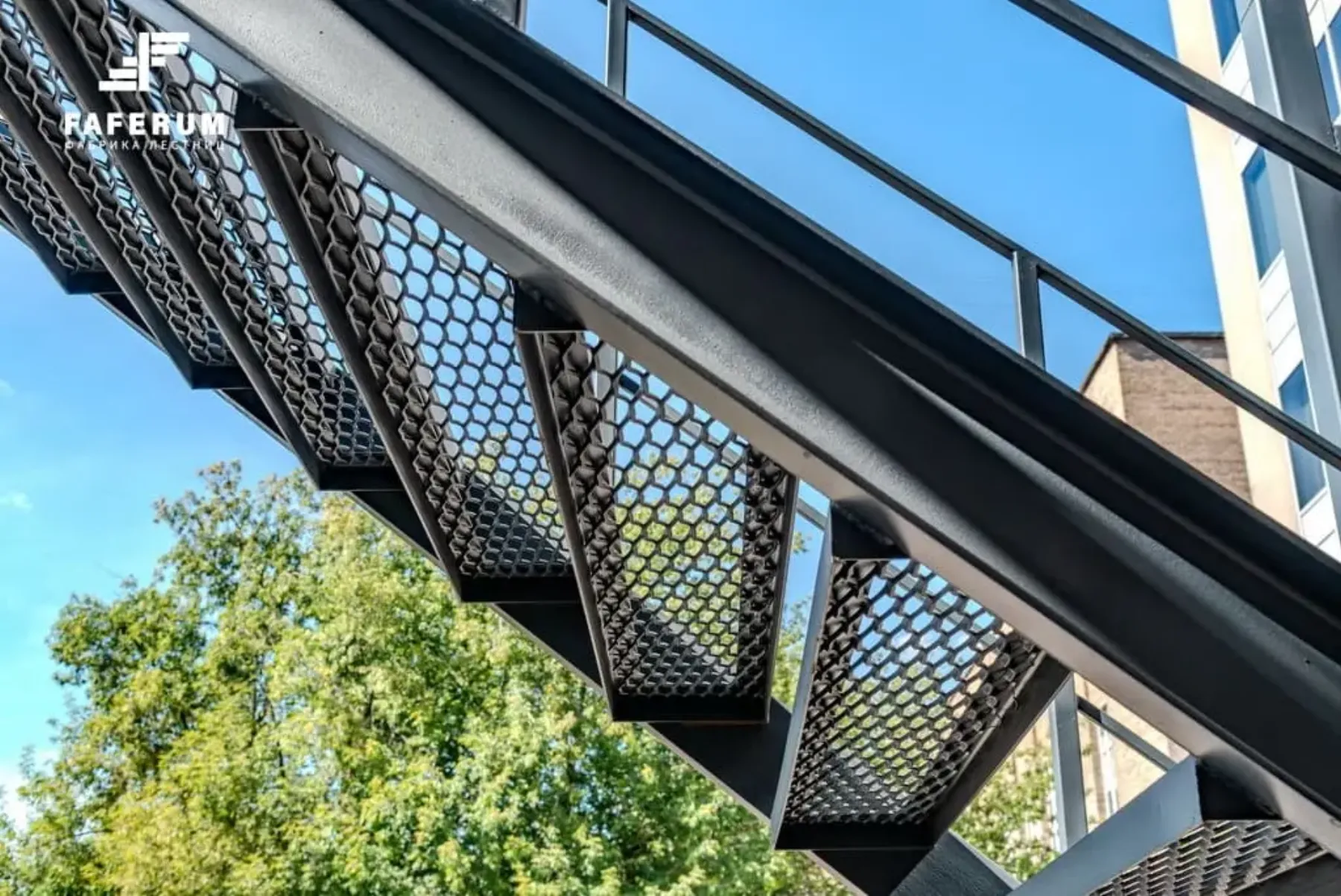

Настил из просечно-вытяжного листа
Настил ограждений:
Металл

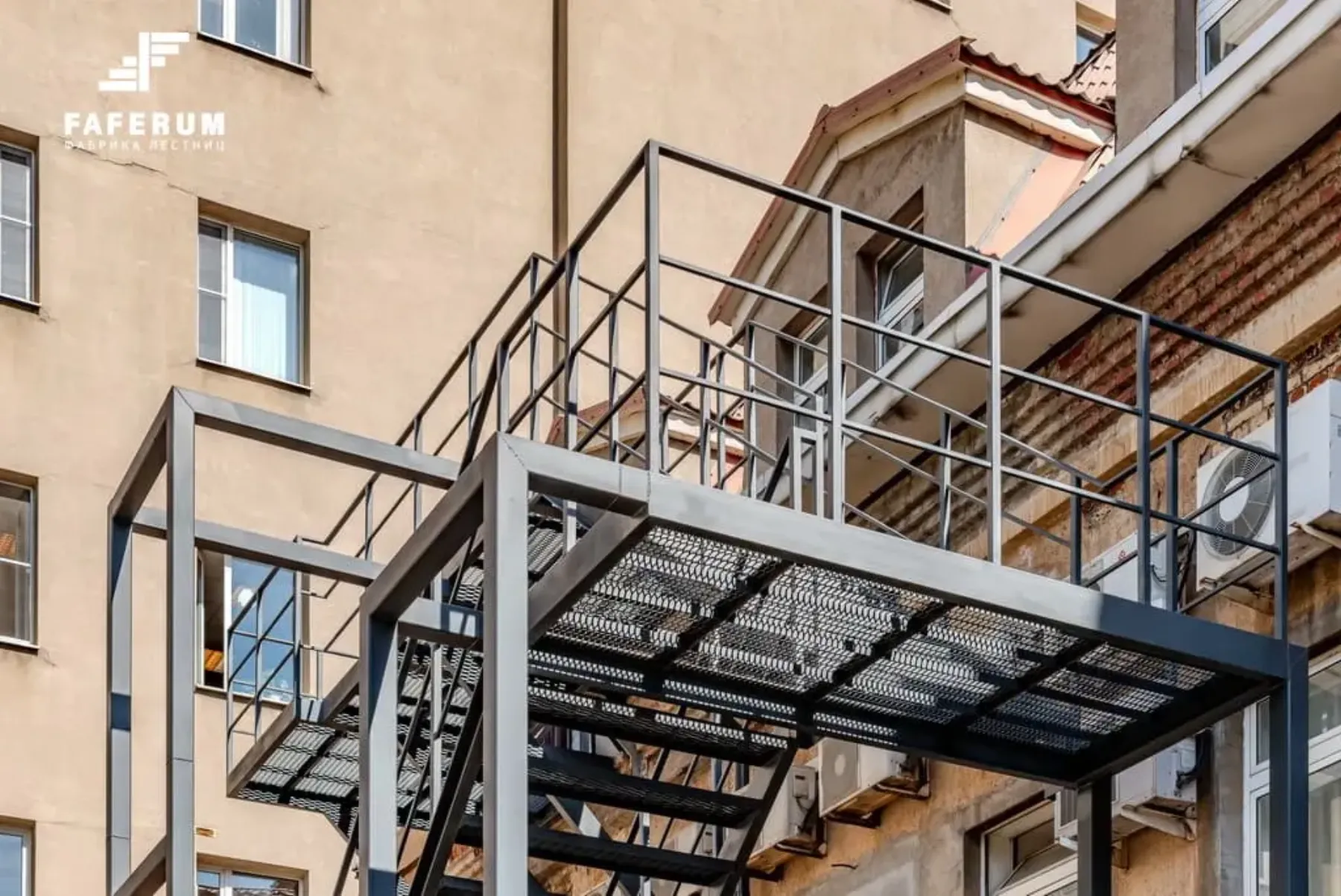

Галерея проекта
Второй эвакуационный выход под ключ
После проверки МЧС заказчик получил предписание об организации второго эвакуационного выхода в здании реабилитационного центра.

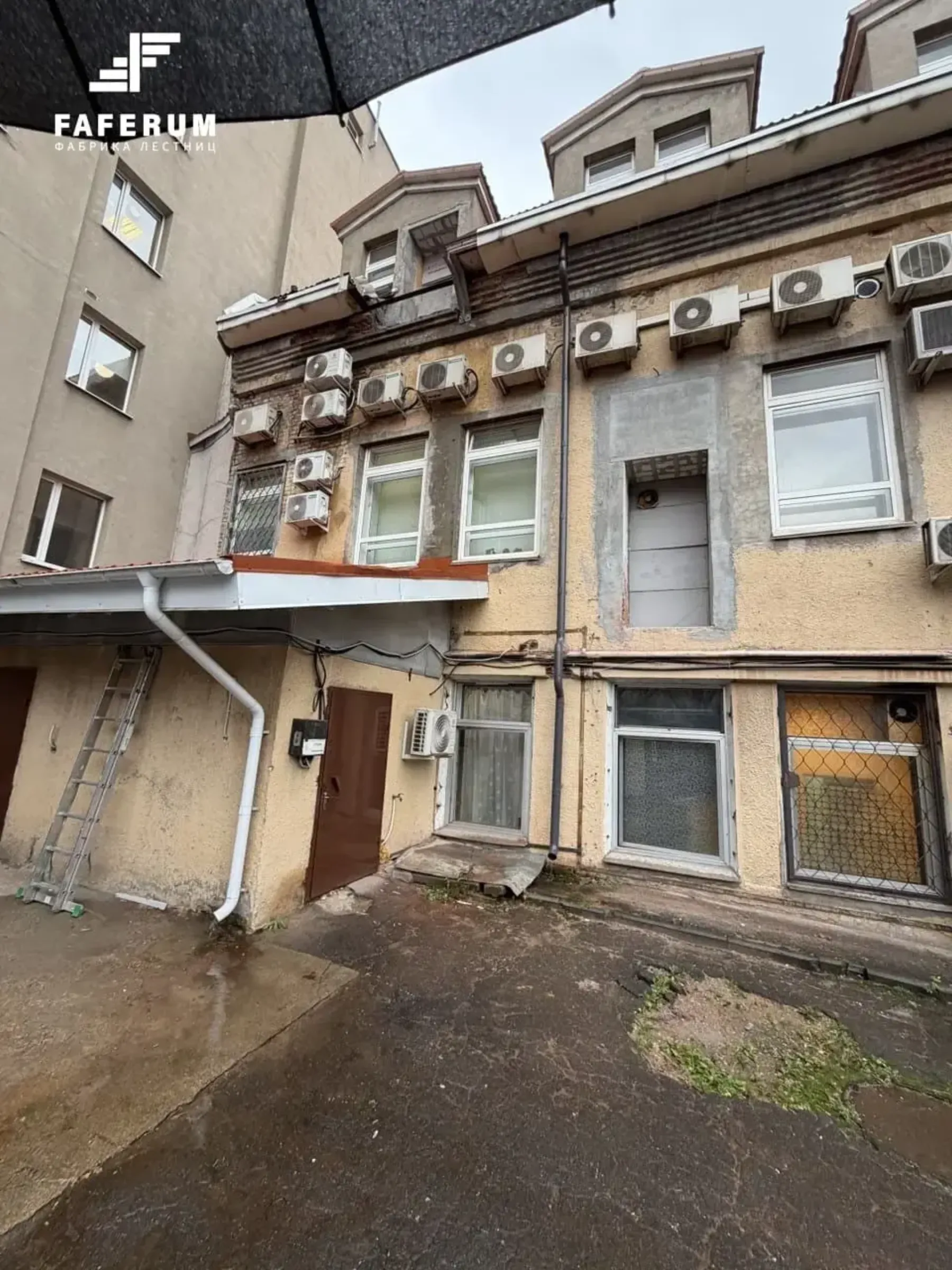

На объекте изначально не было подготовки для устройства дополнительного выхода: отсутствовала наружная лестница и не были предусмотрены необходимые дверные проемы.
Перед нашей компанией поставили комплексную задачу — организовать второй эвакуационный выход полностью под ключ. В работы вошли проектирование, расчеты, изготовление и монтаж лестницы, устройство новых проемов, установка противопожарных дверей и последующие испытания конструкции.
На объекте изначально не было подготовки для устройства дополнительного выхода: отсутствовала наружная лестница и не были предусмотрены необходимые дверные проемы.
Перед нашей компанией поставили комплексную задачу — организовать второй эвакуационный выход полностью под ключ. В работы вошли проектирование, расчеты, изготовление и монтаж лестницы, устройство новых проемов, установка противопожарных дверей и последующие испытания конструкции.

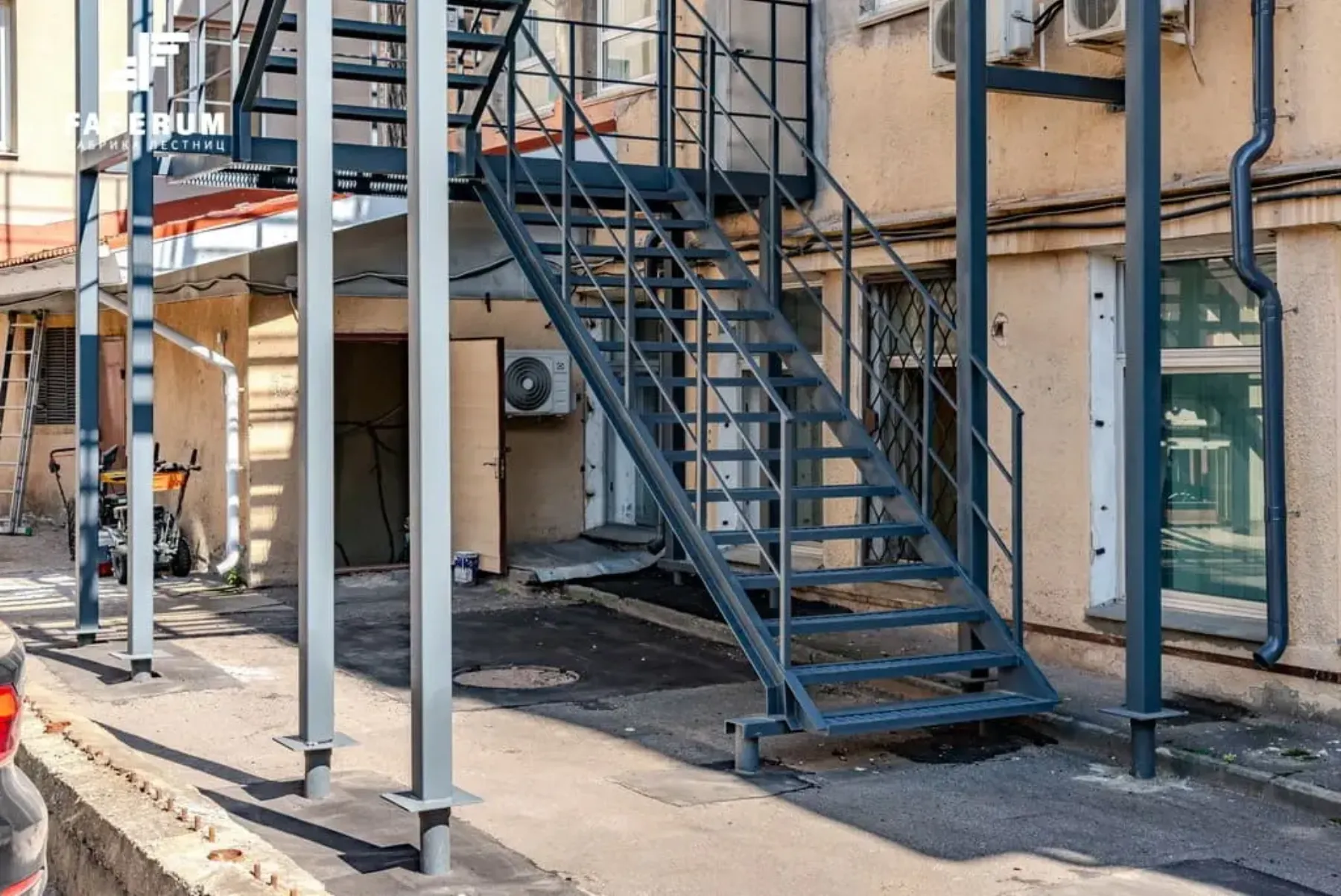

Конструкция с обходом существующей пристройки

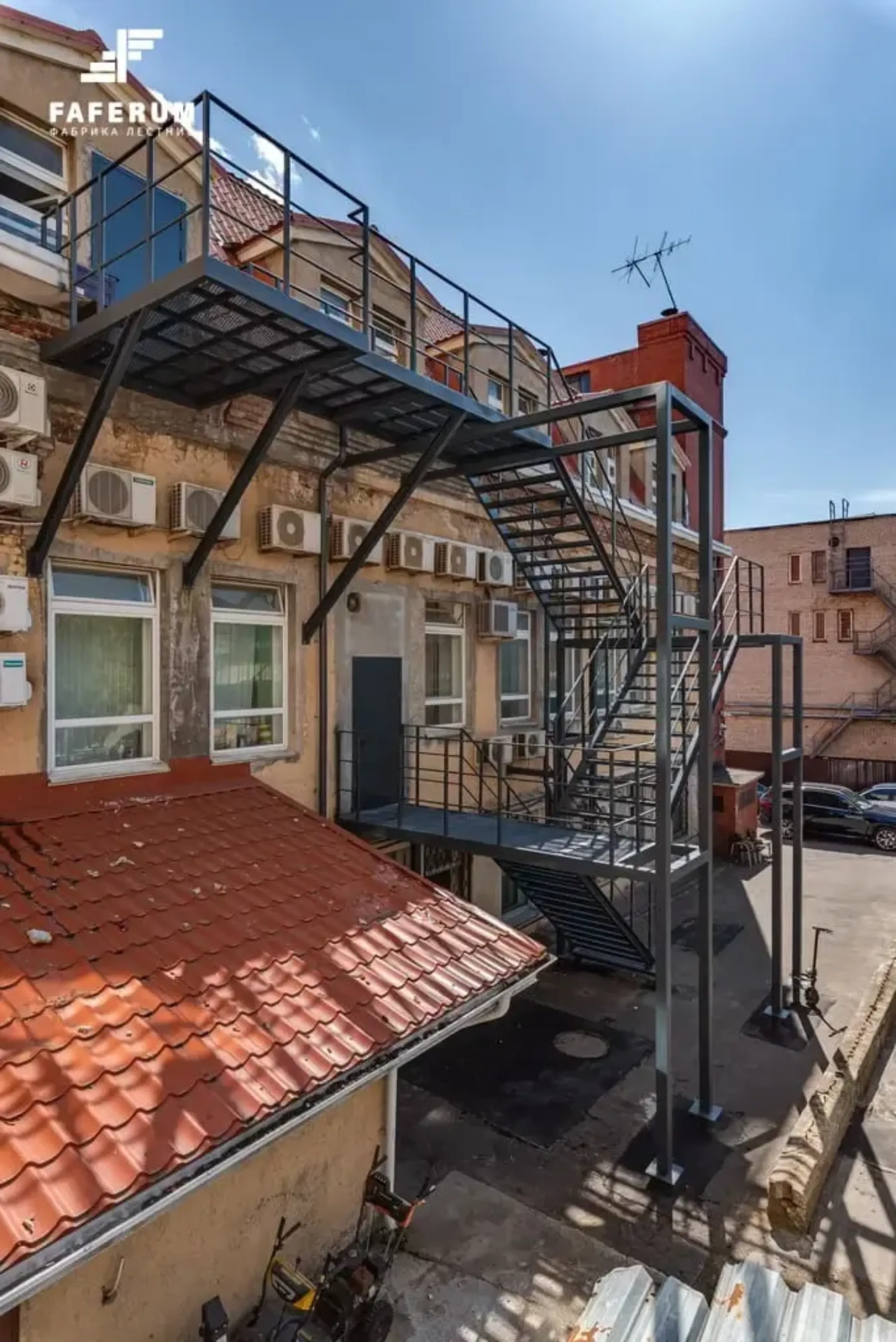

Одной из особенностей объекта стала существующая пристройка, расположенная непосредственно под зоной установки лестницы.
Первоначально рассматривался вариант, при котором опорные стойки проходили бы через кровлю пристройки и передавали нагрузку на основание ниже. Однако специалисты решили по возможности избежать такого решения и разработать конструкцию, позволяющую обойти пристройку опорами.
Для выбранного варианта выполнили расчет нагрузок, несущего каркаса и основания. Это позволило заранее определить рабочую конструкцию и подтвердить расчетами выбранную схему.
Первоначально рассматривался вариант, при котором опорные стойки проходили бы через кровлю пристройки и передавали нагрузку на основание ниже. Однако специалисты решили по возможности избежать такого решения и разработать конструкцию, позволяющую обойти пристройку опорами.
Для выбранного варианта выполнили расчет нагрузок, несущего каркаса и основания. Это позволило заранее определить рабочую конструкцию и подтвердить расчетами выбранную схему.
Неизвестное помещение под бетонной плитой

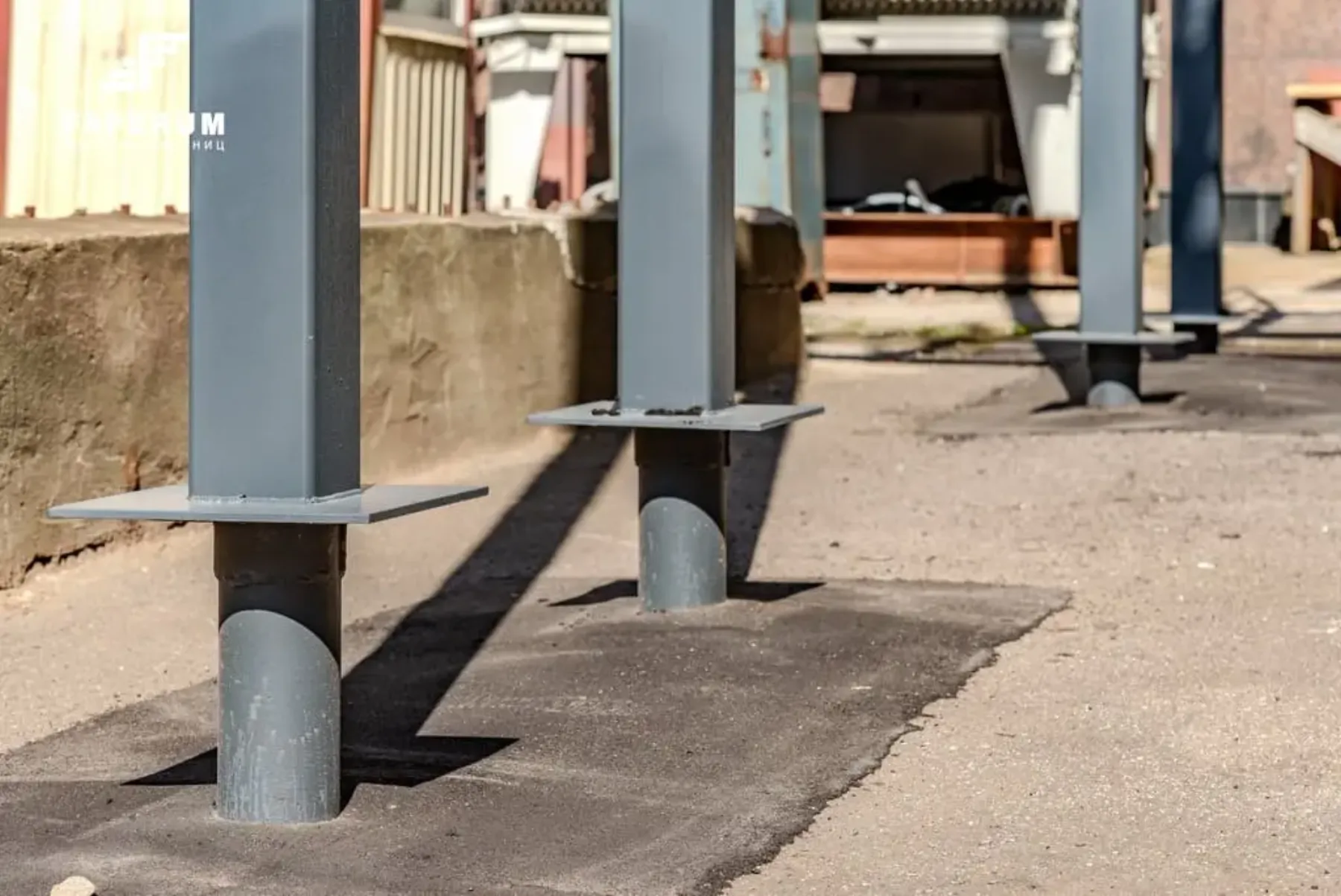

Первоначально лестницу планировали установить на винтовые сваи. В месте монтажа уже находилась бетонная плита, но документации на нее не сохранилось, поэтому характеристики и несущую способность существующего основания невозможно было подтвердить.
По этой причине опоры решили перенести на новое основание. Для установки винтовых свай в бетонной плите предусмотрели отверстия, а сама лестница была спроектирована и изготовлена с учетом этой схемы.
Однако во время монтажа, после выполнения отверстий, выяснилось, что непосредственно под плитой находится дополнительное помещение, о котором заранее не было известно.
Установить сваи в запланированных местах оказалось невозможно. При этом лестница уже была изготовлена, поэтому требовалось адаптировать готовую конструкцию к обнаруженным условиям.
По этой причине опоры решили перенести на новое основание. Для установки винтовых свай в бетонной плите предусмотрели отверстия, а сама лестница была спроектирована и изготовлена с учетом этой схемы.
Однако во время монтажа, после выполнения отверстий, выяснилось, что непосредственно под плитой находится дополнительное помещение, о котором заранее не было известно.
Установить сваи в запланированных местах оказалось невозможно. При этом лестница уже была изготовлена, поэтому требовалось адаптировать готовую конструкцию к обнаруженным условиям.
Как адаптировали уже изготовленную лестницу
После обнаружения помещения наши специалисты повторно проработали конструктивное решение и определили новый вариант размещения лестницы.

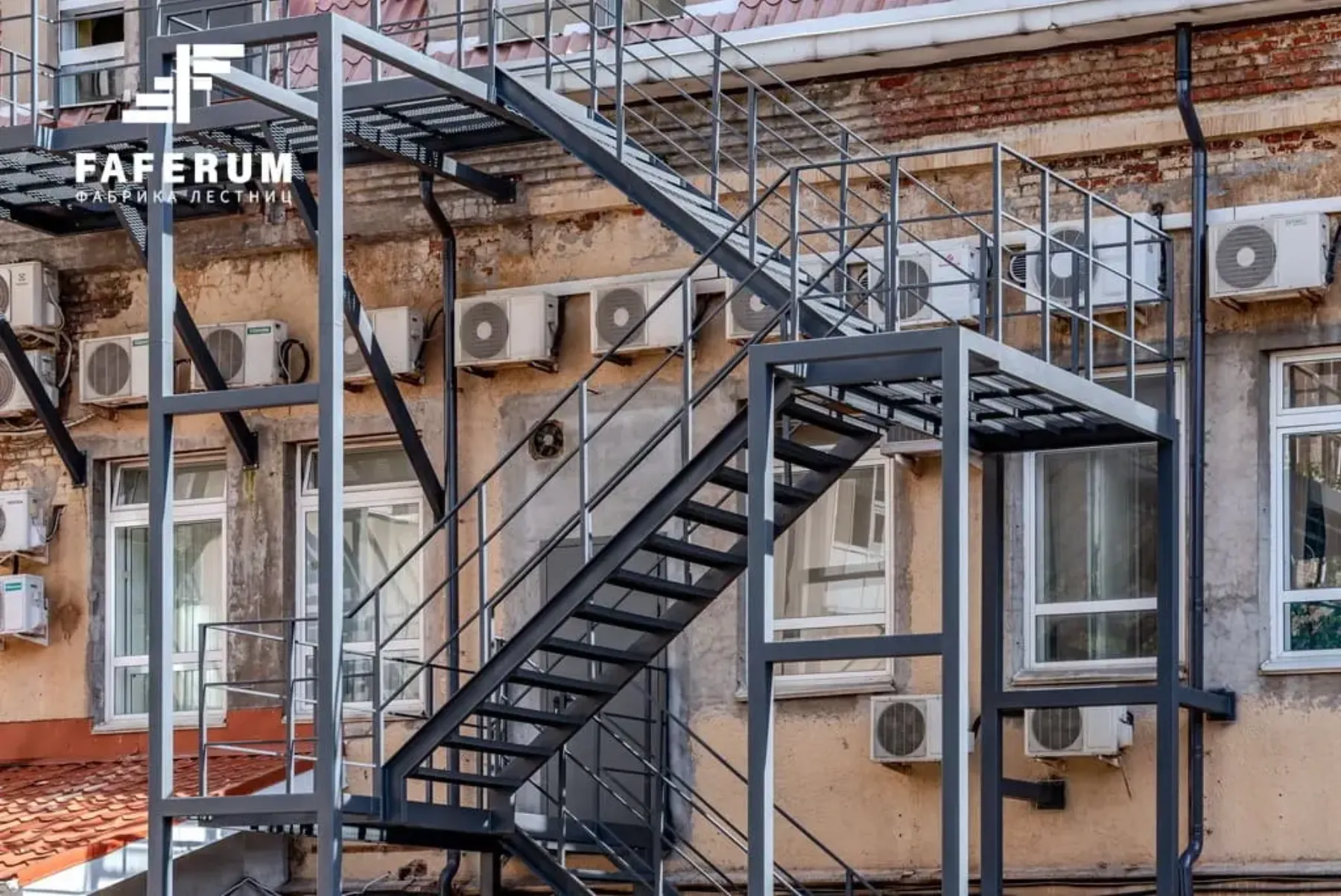

После согласования с заказчиком выполнили новое проектирование и расчеты. Лестницу сместили относительно первоначального положения, изменили конфигурацию и переработали расположение опорных элементов.

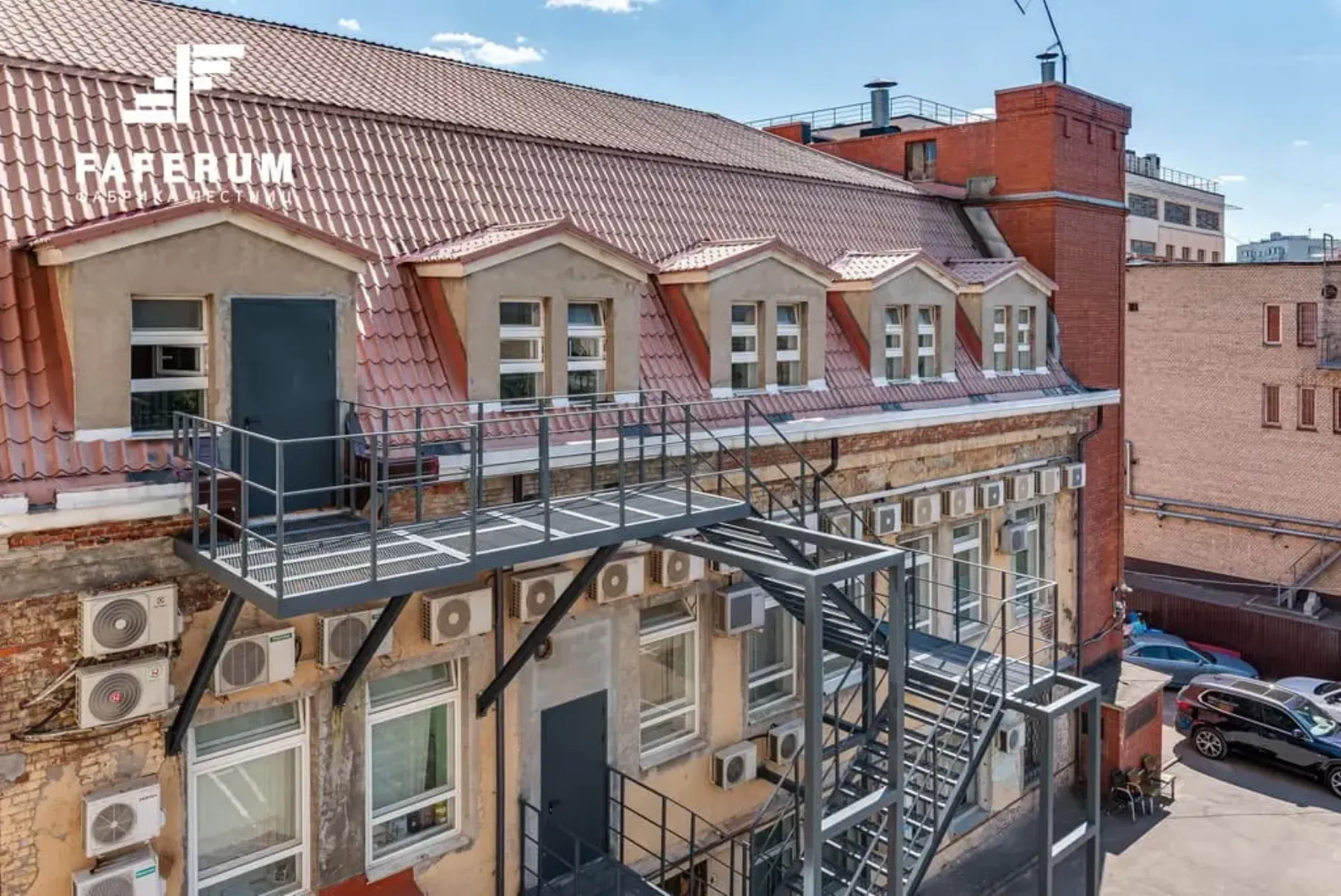

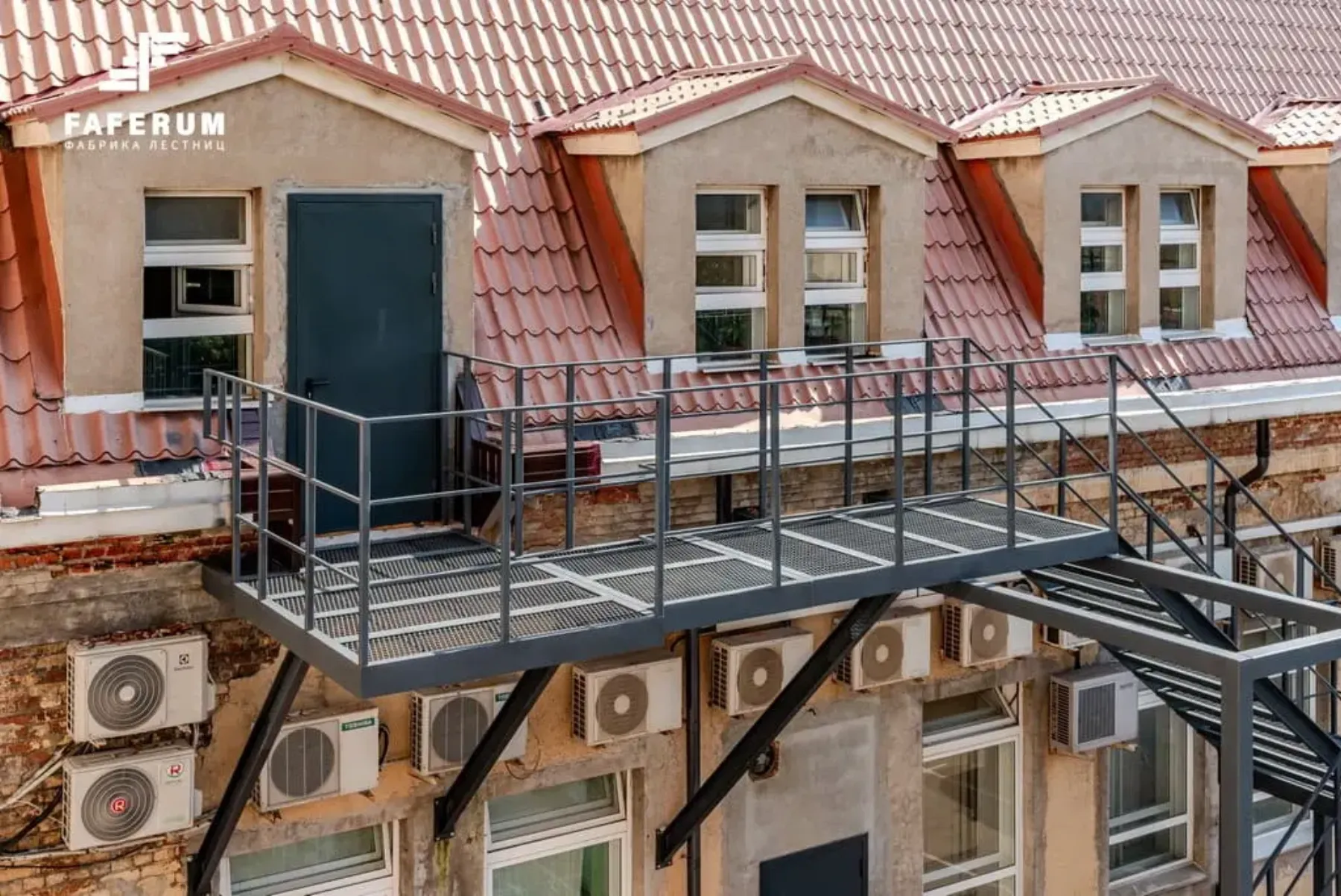

При этом необходимо было сохранить точки выхода из здания и обеспечить подход лестничных площадок к предусмотренным эвакуационным дверям.
Таким образом, готовую металлическую конструкцию удалось адаптировать к фактическим условиям объекта без отказа от уже выполненного изготовления и с сохранением требуемой схемы эвакуационного выхода.
После согласования с заказчиком выполнили новое проектирование и расчеты. Лестницу сместили относительно первоначального положения, изменили конфигурацию и переработали расположение опорных элементов.
При этом необходимо было сохранить точки выхода из здания и обеспечить подход лестничных площадок к предусмотренным эвакуационным дверям.
Таким образом, готовую металлическую конструкцию удалось адаптировать к фактическим условиям объекта без отказа от уже выполненного изготовления и с сохранением требуемой схемы эвакуационного выхода.
Устройство дверных проемов и монтаж
Организация второго эвакуационного выхода потребовала выполнить работы не только снаружи здания.

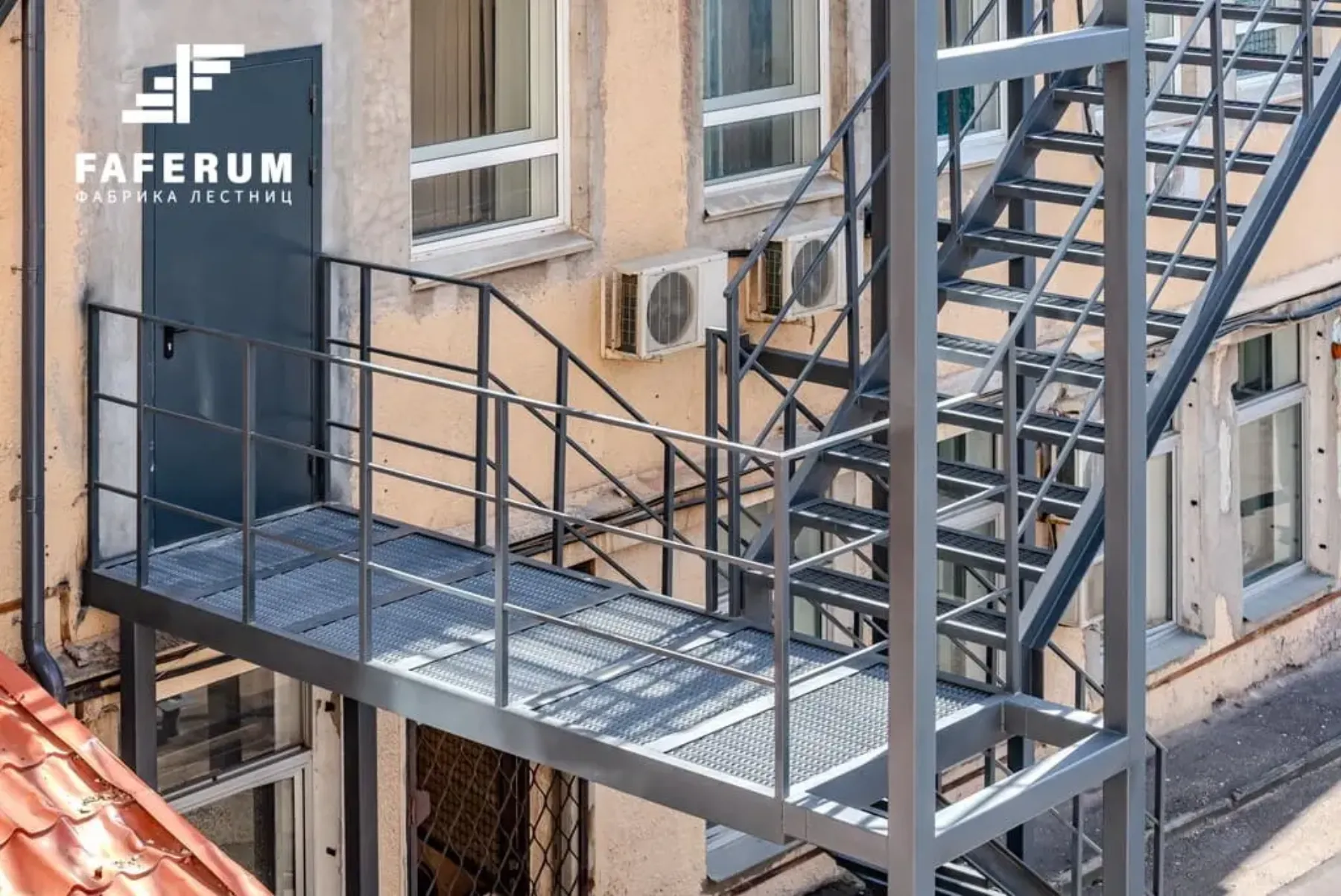

В существующих стенах мы сделали новые дверные проемы, подготовили их под установку дверей и установили противопожарные двери.

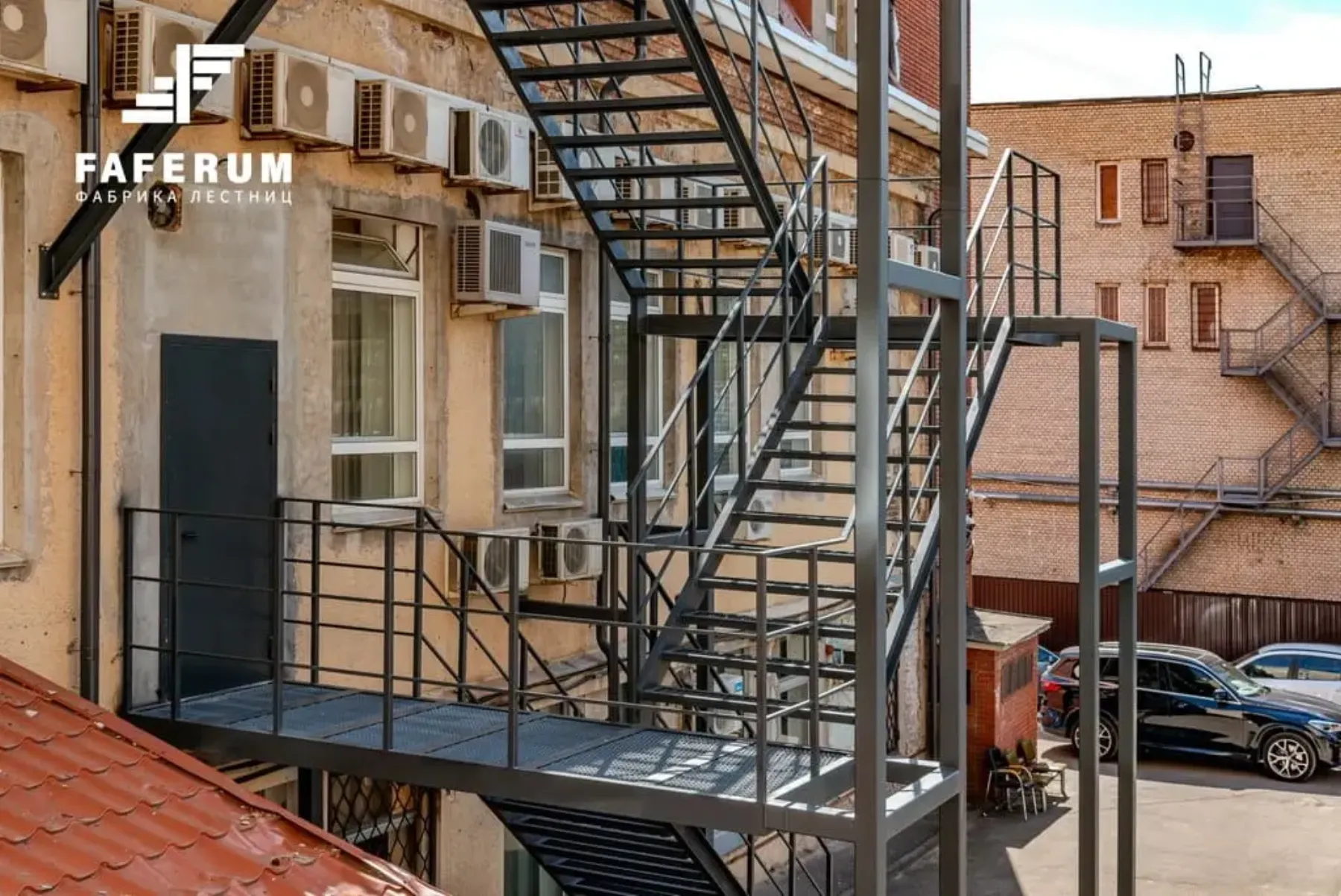

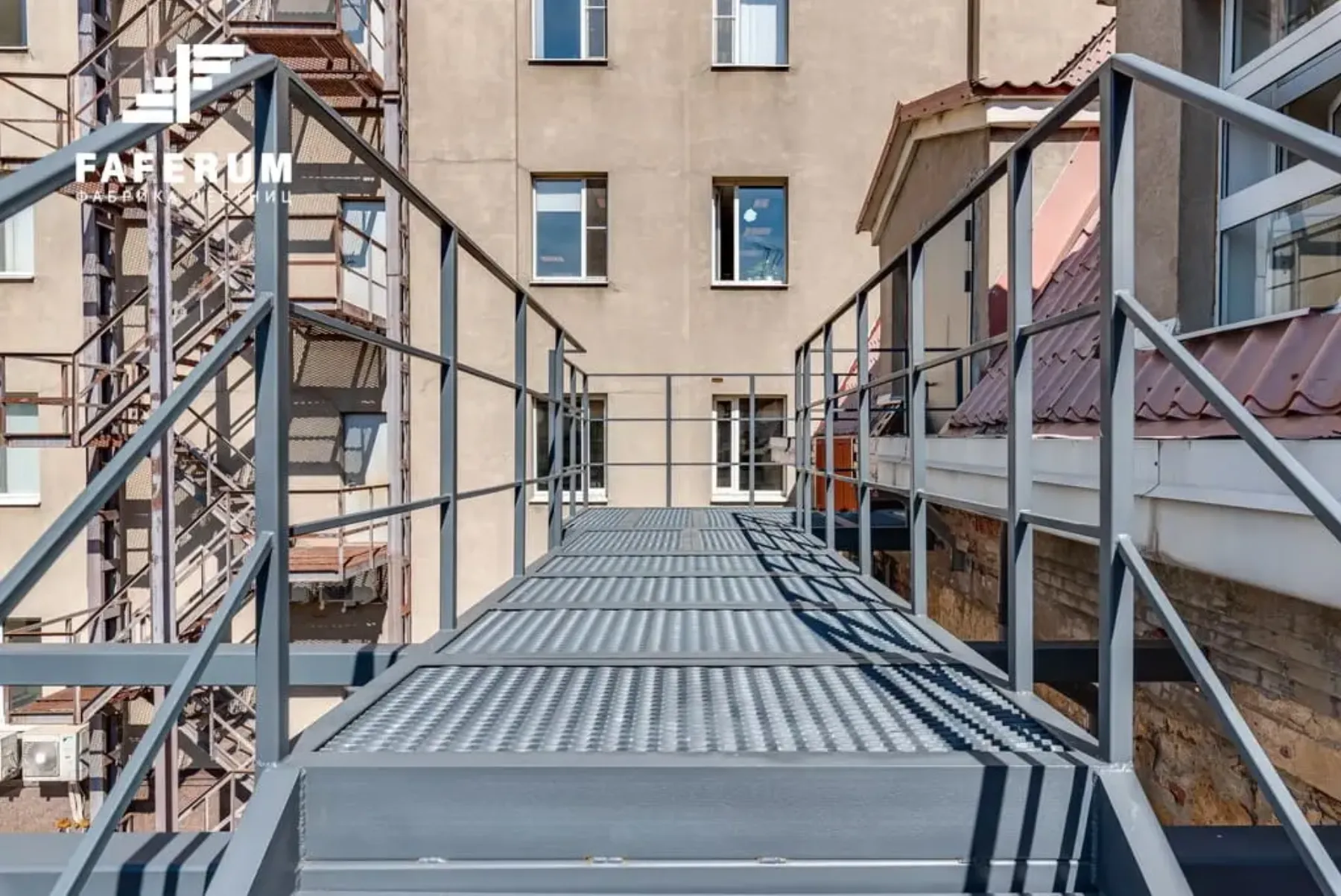

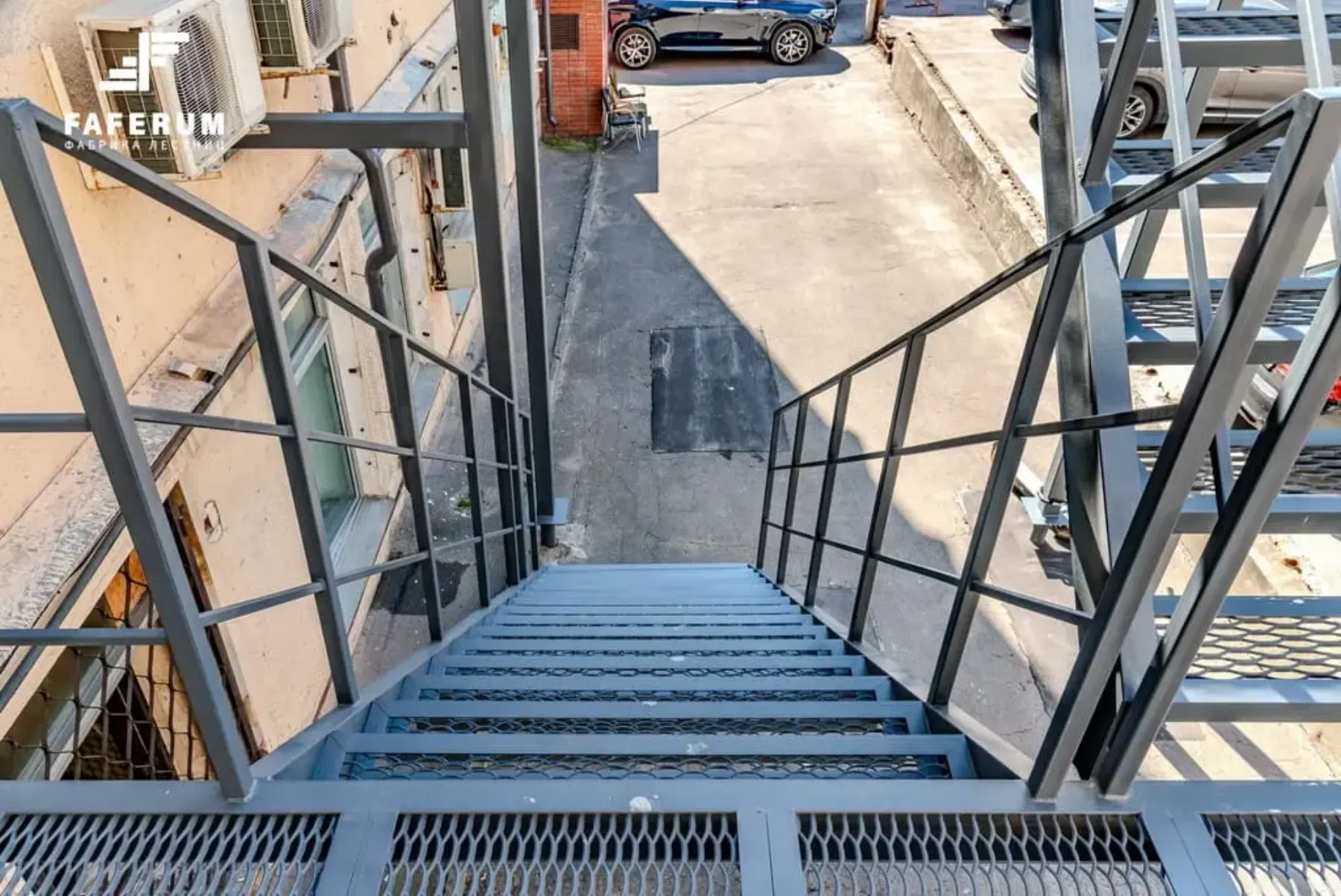

После этого ограждали лестницу в соответствии с переработанным проектным решением. Положение площадок и дверей согласовали между собой так, чтобы обеспечить последовательный проход из здания на лестницу.
Завершающим этапом стали отделочные работы вокруг новых проемов и приведение прилегающих участков в аккуратное состояние.
В существующих стенах мы сделали новые дверные проемы, подготовили их под установку дверей и установили противопожарные двери.
После этого ограждали лестницу в соответствии с переработанным проектным решением. Положение площадок и дверей согласовали между собой так, чтобы обеспечить последовательный проход из здания на лестницу.
Завершающим этапом стали отделочные работы вокруг новых проемов и приведение прилегающих участков в аккуратное состояние.
Испытания лестницы после монтажа
После завершения всех монтажных работ необходимо было подтвердить, что установленная конструкция соответствует требованиям, предъявляемым к эвакуационным лестницам.

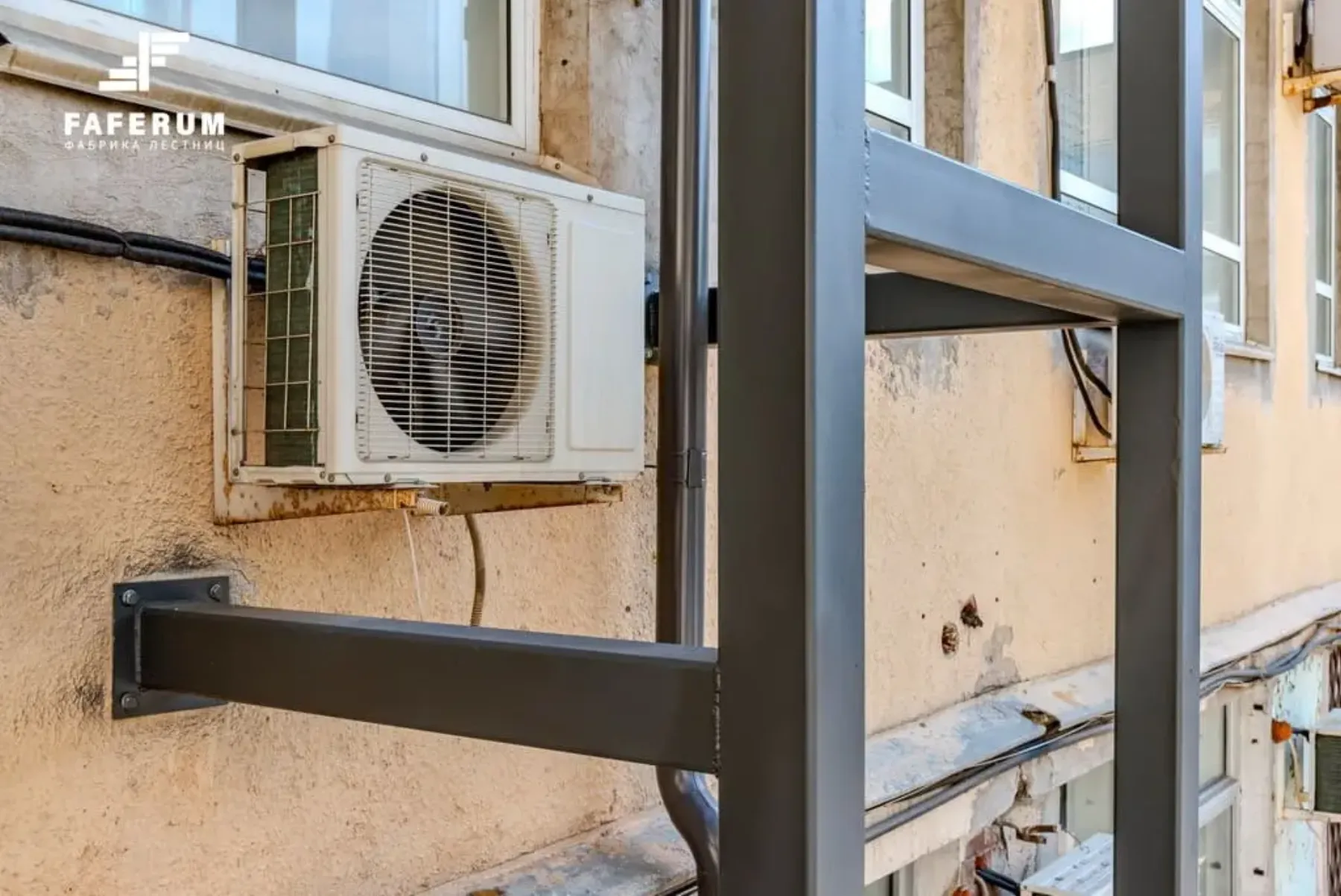

Наши специалисты подготовили лестницу к испытаниям и проверили ее основные конструктивные элементы, включая устойчивость и надежность креплений. Испытания проводились в соответствии с установленными требованиями для последующего предоставления результатов инспектору МЧС.
Наши специалисты подготовили лестницу к испытаниям и проверили ее основные конструктивные элементы, включая устойчивость и надежность креплений. Испытания проводились в соответствии с установленными требованиями для последующего предоставления результатов инспектору МЧС.
По итогам проверки конструкция успешно прошла испытания. На основании полученных результатов было оформлено заключение, подтверждающее соответствие лестницы требованиям проверки.
Один подрядчик — весь комплекс работ
В рамках проекта наша компания выполнила полный комплекс работ, связанный с устройством второго эвакуационного выхода:
- Разработка проектного решения и расчеты.
- Изготовление металлической эвакуационной лестницы.
- Монтаж лестницы.
- Устройство новых дверных проемов.
- Установка противопожарных дверей.
- Восстановление и отделка участков вокруг проемов.
- Испытания лестницы для МЧС.
- Оформление заключения по результатам испытаний.

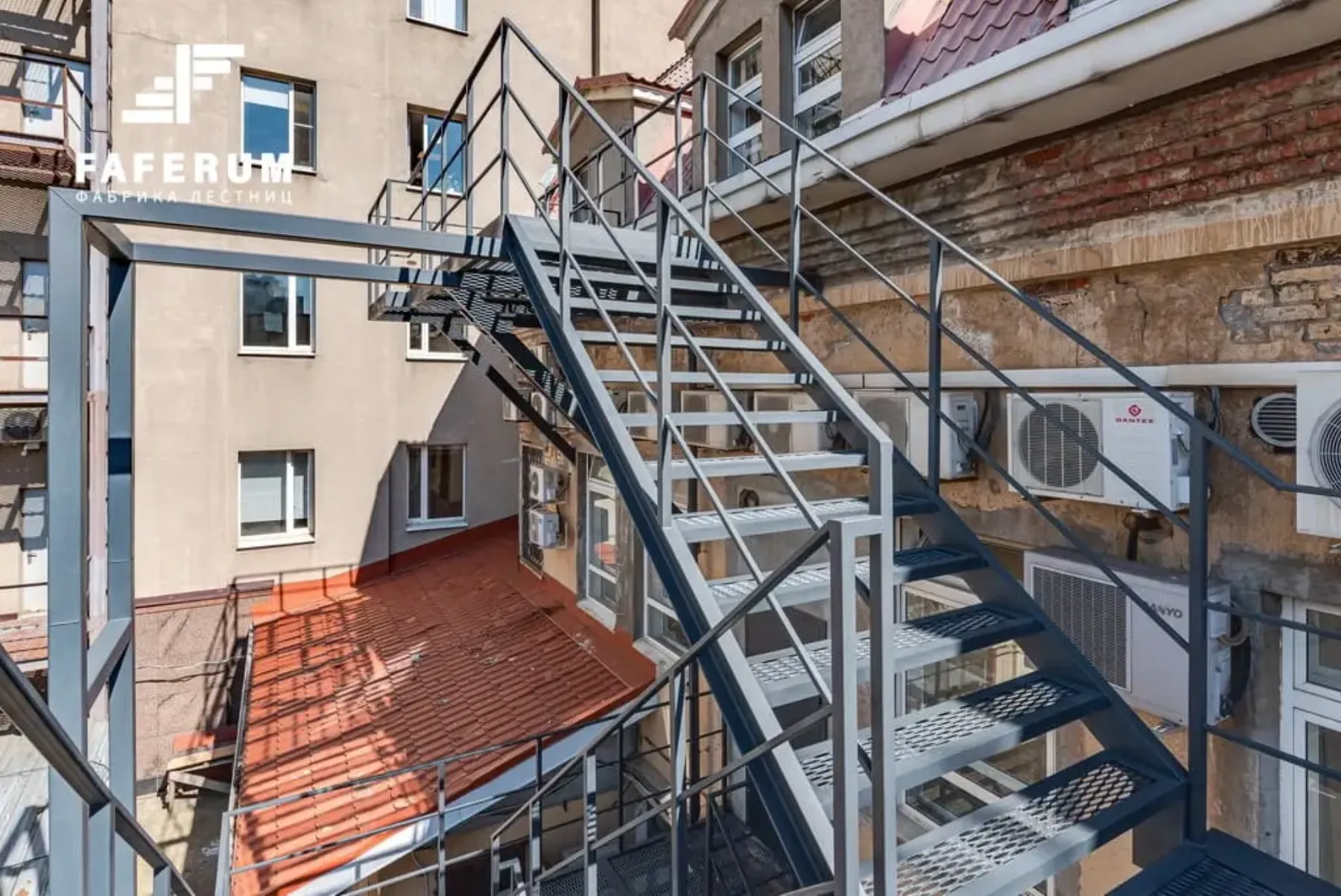

Финальный результат

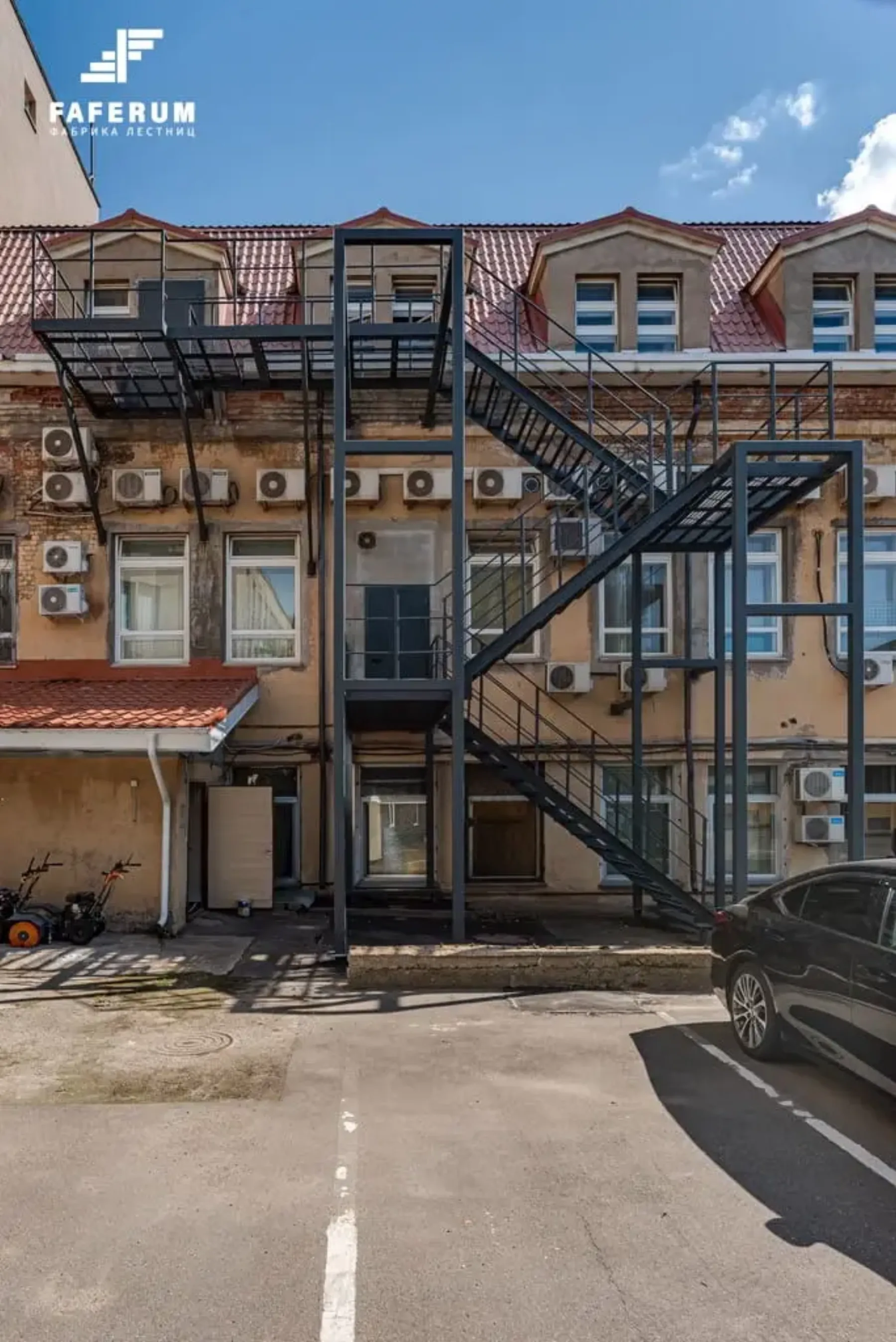

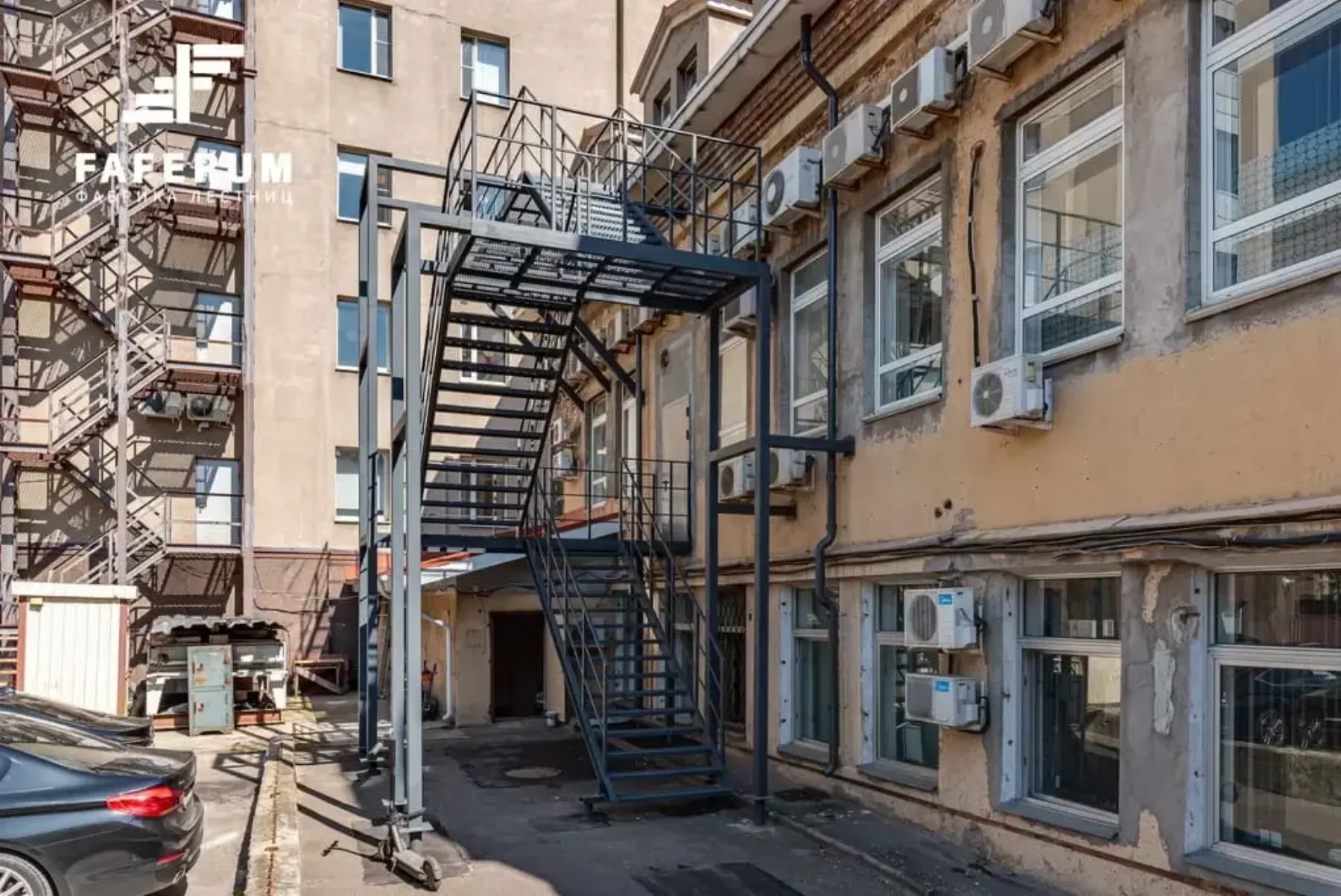

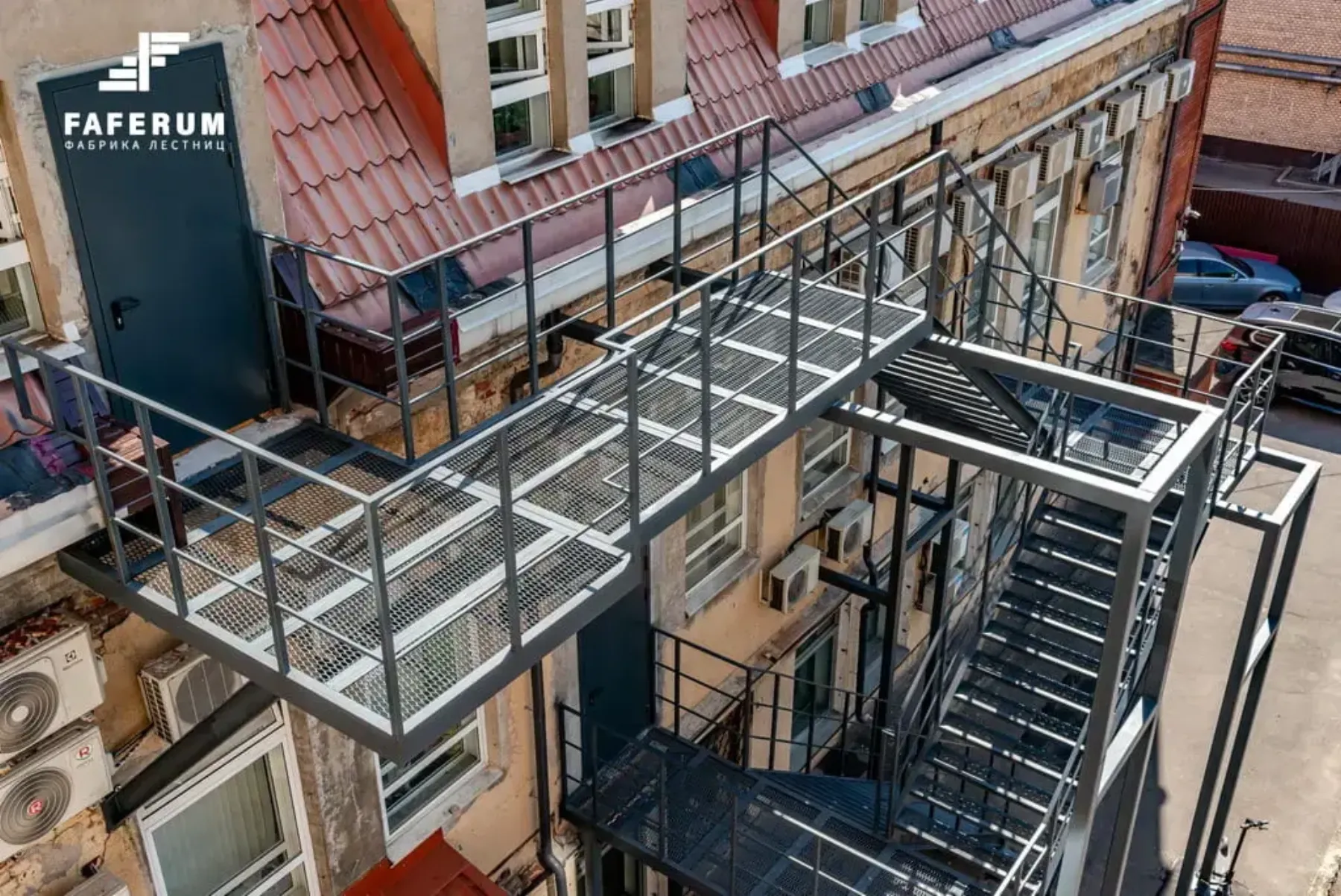

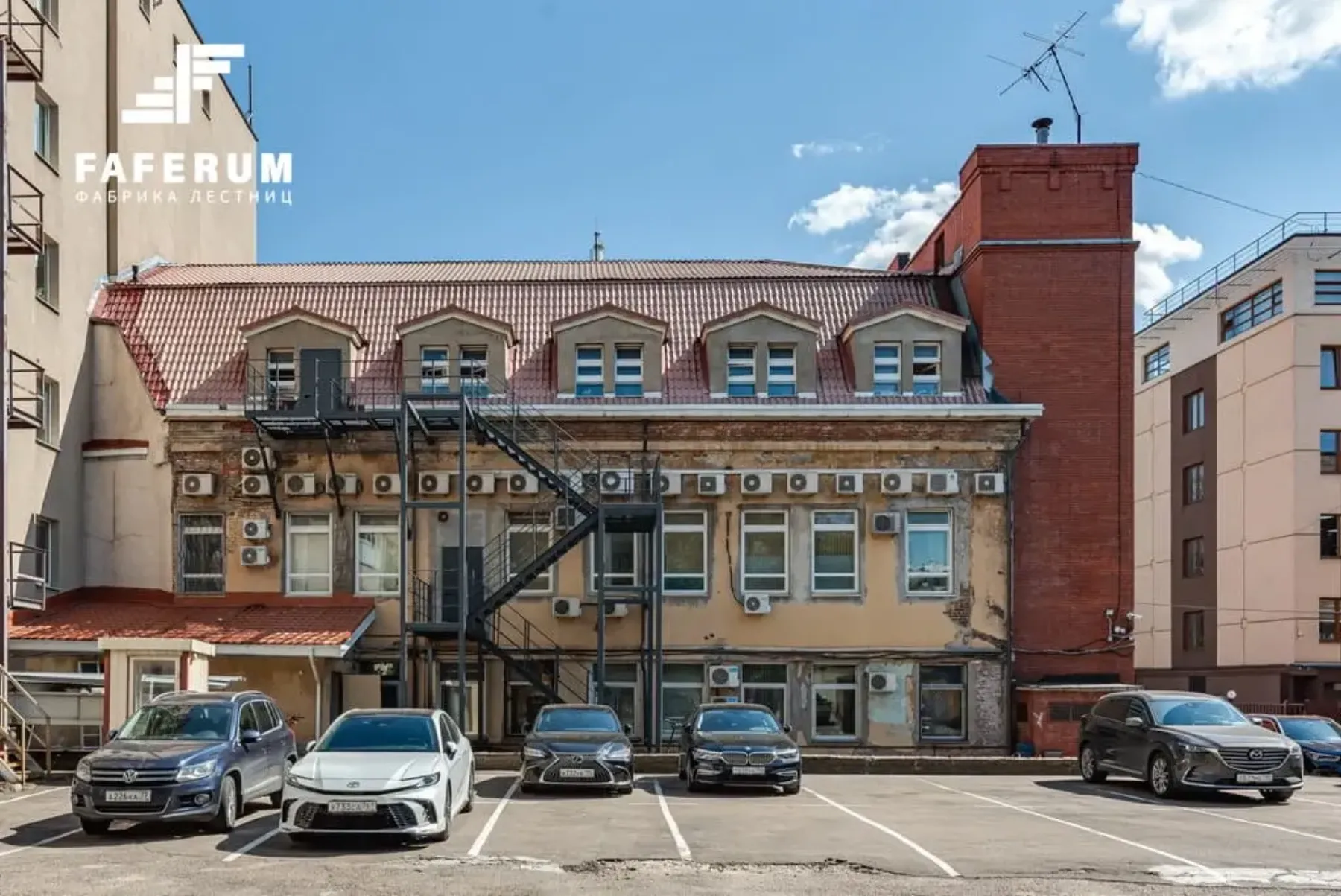

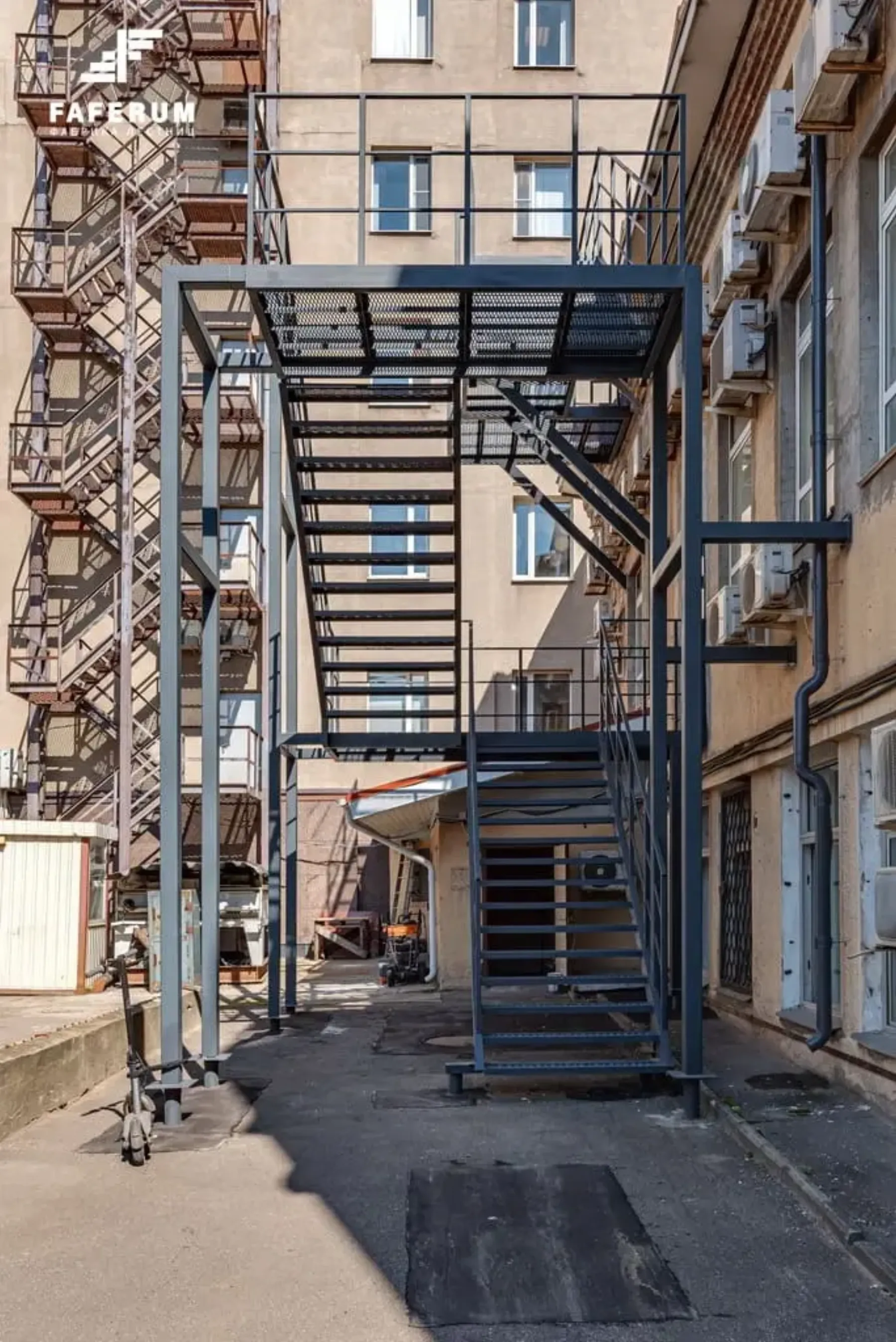

В реабилитационном центре в Москве был организован второй эвакуационный выход с П-образной металлической лестницей.
Главной особенностью проекта стала необходимость изменить уже изготовленную конструкцию после обнаружения помещения под существующей бетонной плитой. Поэтому мы повторно разработали и рассчитали решение, скорректировали положение лестницы и адаптировали ее к фактическим условиям здания.
В результате удалось реализовать второй эвакуационный выход в полном объеме: от устройства дверных проемов и монтажа противопожарных дверей до установки лестницы и проведения необходимых испытаний для МЧС.
Главной особенностью проекта стала необходимость изменить уже изготовленную конструкцию после обнаружения помещения под существующей бетонной плитой. Поэтому мы повторно разработали и рассчитали решение, скорректировали положение лестницы и адаптировали ее к фактическим условиям здания.
В результате удалось реализовать второй эвакуационный выход в полном объеме: от устройства дверных проемов и монтажа противопожарных дверей до установки лестницы и проведения необходимых испытаний для МЧС.
